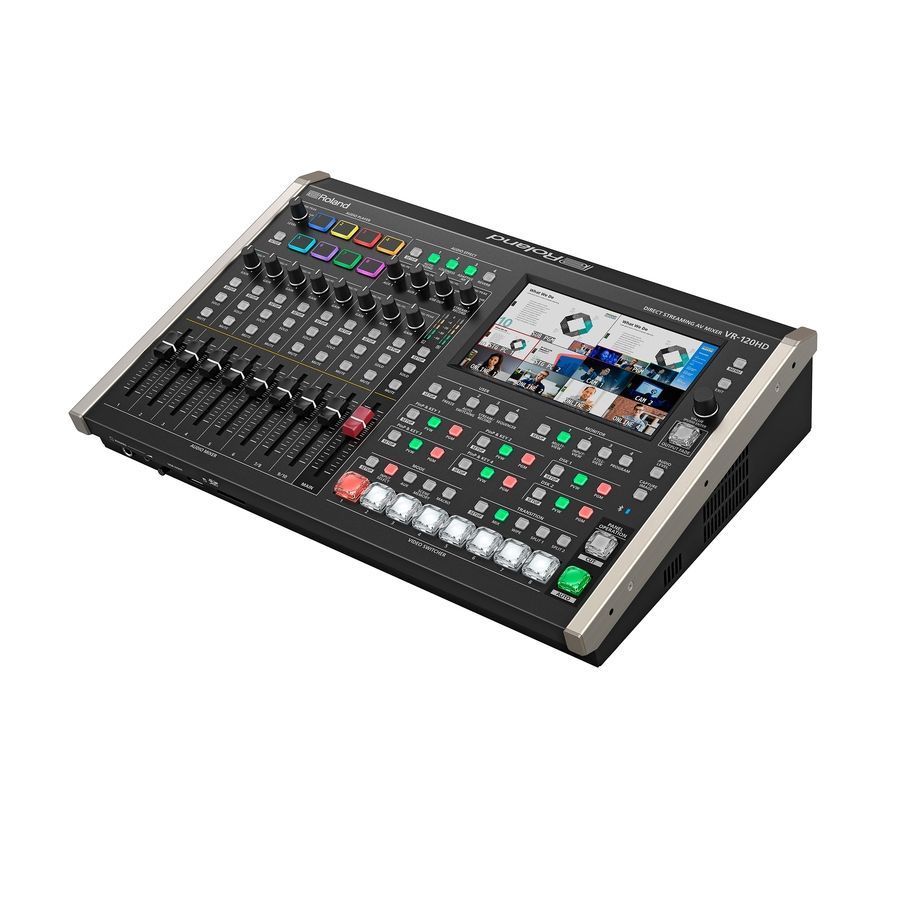

Аудіо/відео-мікшер Roland VR-120HD

Один оператор, кілька аудиторій

Завдяки AV-мікшеру прямого потокового передавання VR-120HD один оператор може впевнено керувати гібридними живими та онлайн-продакшнами без необхідності використання зовнішнього обладнання та персоналу для його керування. Цей портативний потужний пристрій, що пропонує широкі можливості входу/виводу аудіо та відео, великий сенсорний екран і практичні засоби керування, надає інструменти, необхідні для будь-якого виробництва середнього рівня. Розширені функції Roland AV спрощують складні завдання завдяки настроюваним робочим процесам, функціям глибокої автоматизації, дистанційному керуванню PTZ-камерою, послідовності макросів одним дотиком, потоковій передачі через LAN та USB та багато іншого.

Основні Моменти

Портативний гібридний аудіо/відео мікшер подій із кодерами прямого потокового передавання

Потужна автоматизація живого виробництва з секвенуванням, макросами та пам’яттю сцен

Вбудовані потокові кодери для передачі двох прямих потоків зі швидкістю до 1080p/60 FPS

Записуйте потоки безпосередньо на картку SDXC для архівування, редагування та розповсюдження

Шість входів 3G SDI з конвертерами частоти кадрів

Шість входів HDMI 1080p із конвертерами частоти кадрів і масштабувальниками в реальному часі

Підтримка частоти кадрів у кіно та трансляції

Механізм восьмишарових відеоефектів

Всього вісім виходів: три SDI, три HDMI, потокова передача через USB-C і спеціальний прямий вихід потокової передачі

Сім доступних для вибору режимів виведення: програма, підпрограма, допоміжний режим, попередній перегляд і три варіанти перегляду

42-канальний цифровий аудіомікшер з розширеними ефектами та обробкою

Функція зберігання на 16 слотів підтримує захоплення екрана або завантажені зображення BMP, JPEG і PNG через альфа-канал у внутрішню енергонезалежну пам’ять

Покращуйте свої прямі трансляції звуковими ефектами, нерухомими зображеннями та джерелами відео, які зберігаються на картці SDXC

Функція аудіопрогравача з вісьмома тригерними педами та вбудованим накопичувачем для 16 аудіофайлів

Керування PTZ для 12 камер з підтримкою кількох марок і змішаних протоколів

Великий семидюймовий сенсорний екран з графічним меню

Широкий контроль пристрою за допомогою Bluetooth, USB, RS-232 і LAN

Програмне забезпечення для дистанційного керування доступне для iPad, macOS і Windows

Підтримка бездротової та дротової камери

Гнучкі відеоможливості VR-120HD дозволяють виконувати різноманітні потреби в презентації подій, коли вони відбуваються. Миттєво призначайте джерела для восьми точок перетину, включаючи входи живого відео, нерухомі зображення та відеокліпи. Встановіть пріоритет для камер та/або комп’ютерних джерел із відтворенням сцени. А також створюйте спеціальні канали для глядачів у прямому ефірі та онлайн, призначаючи композиційні шари для кількох шин за потреби.

Входи HDMI і SDI

VR-120HD підтримує як HDMI для звичайних аудіо/відеопристроїв, так і SDI для довгих кабелів і камер високого класу. Безпроблемно поєднуйте шість джерел HDMI і шість джерел SDI у форматі Full HD із різноманітною частотою кадрів для трансляції та кінематографії та колірним простором. Усі входи HDMI оснащені вбудованими модулями масштабування з підтримкою EDID і HDCP, що усуває проблеми з підключенням до наданих клієнтом джерел, таких як комп’ютери, планшети, смартфони, ігрові консолі та застарілі пристрої 4:3.

Формуйте свій звук

VR-120HD поєднує в собі повну потужність новітніх цифрових аудіоконсолей із розширеними ефектами Roland. Еквалайзер і динамічна обробка забезпечуються для кожного входу і виходу, а високоякісна реверберація доступна для музичних програм і спеціальних ефектів. Ви також отримуєте спеціалізовані інструменти для швидкого вирішення проблем зі звуком, як-от автоматичний захист від зворотного зв’язку для сценічних мікрофонів і адаптивне зменшення шуму для придушення фонового шуму та дзижчання.

• Безкоштовна програма VR-120HD Remote для iPad підключається через Bluetooth, дозволяючи бездротово керувати функціями на заходах за допомогою портативного сенсорного інтерфейсу.*
• Використовуйте безкоштовне програмне забезпечення дистанційного керування VR-120HD для керування комутатором із комп’ютера Mac або Windows.*
• Підключайте ножні перемикачі або педалі експресії, щоб виконувати понад 100 різних команд перемикачів.
• Запуск/зупинка на рекордерах Atomos через HDMI.
• Налаштуйте контрольне світло за допомогою Roland's Smart Tally або апаратного роз'єму на задній панелі.
• Легко інтегруйте в системні установки через роз’єми RS-232 і TALLY/GPIO DB-sub.
  *Вийде в 3 кварталі 2023 року.

ВІДЕО

Обробка відео

4:2:2 (Y/Pb/Pr), 8 біт

Кількість відеоканалів

12 каналів

Формати вхідного відео

HDMI IN 1-6
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
576/50i, 576 /50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
1080/23,98p, 1080/24p
VGA (640 x 480/60 Гц), SVGA (800 x 600/60 Гц), XGA ( 1024 x 768/60 Гц)
WXGA (1280 x 800/60 Гц), SXGA (1280 x 1024/60 Гц)
FWXGA (1366 x 768/60 Гц), SXGA+ (1400 x 1050/60 Гц)
UXGA (1600 x 1200 ) /60 Гц), WUXGA (1920 x 1200/60 Гц)
* Частота оновлення є максимальним значенням для кожної роздільної здатності.
* Відповідає CEA-861-E, VESA DMT Версія 1.0 Редакція 11.
* 1920 x 1200/60 Гц: Зменшене гасіння
* Вхідний черезрядковий відеосигнал перетворюється на прогресивний відеосигнал шляхом внутрішньої обробки.
*1 Частота кадрів = 59,94 Гц, 60 Гц
*2 Частота кадрів = 50 Гц

SDI IN 1--6
720/59,94p *1, *3
720/50p *1, *4
1080/59,94i, 1080/59,94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
1080/50i, 1080/50p, 1080/25p *2, *4
1080/23.98p, 1080/24p *2
* Вхідний черезрядковий відеосигнал перетворюється на прогресивний відеосигнал шляхом внутрішньої обробки.
*1 Формат виводу = 720p
*2 Формат виводу = 1080i або 1080p
*3 Частота кадрів = 59,94 Гц, 60 Гц
*4 Частота кадрів = 50 Гц

Формати виведення відео

HDMI OUT 1--3, SDI OUT 1--3:
720/59.94p *1, *4, 720/60p *1, *5, 720/50p *1, *8, 1080/59.94i *2, * 4, 1080/60i *2, *5, 1080/50i *2, *8, 1080/59.94p *3, *4, 1080/60p *3, *5, 1080/29.97p *3, *6, 1080 /30p *3, *7, 1080/50p *3, *8, 1080/25p *3, *9, 1080/23.98p *3, *10, 1080/24p *3, *11
*1 Вихідний формат = 720p
*2 Формат виводу = 1080i
*3 Формат виводу = 1080p
*4 Частота кадрів = 59,94 Гц
*5 Частота кадрів = 60 Гц
*6 Частота кадрів = 29,97 Гц
*7 Частота кадрів = 30 Гц
*8 Частота кадрів = 50 Гц
*9 кадрів Частота = 25 Гц
*10 Частота кадрів = 23,98 Гц
*11 Частота кадрів = 24 Гц

USB ПОТОК:
1080/59,94p, 720/59,94p, 640 x 480/59,94p *1, 1080/60p, 720/60p, 640 x 480/60p *2, 1080/29,97p, 720/29,97p, 640 x 480/29,97 p *3, 1080/30p, 720/30p, 640 x 480/30p *4, 1080/50p, 720/50p, 640 x 480/50p *5, 1080/25p, 720/25p､640 x 480/25p * 6, 1080/23,98p, 720/23,98p､640 x 480/23,98p *7, 1080/24p, 720/24p､640 x 480/24p *8
*Підтримується формат без стиснення (YUY2) і формат стиснення (Motion JPEG). .
*1 Частота кадрів (вихід USB) = 59,94 Гц
*2 Частота кадрів (вихід USB) = 60 Гц
*3 частота кадрів (вихід USB) = 29,97 Гц
*4 частота кадрів (вихід USB) = 30 Гц
*5 частота кадрів (вихід USB) Вихід) = 50 Гц
*6 Частота кадрів (USB вихід) = 25 Гц
*7 Частота кадрів (USB вихід) = 23,98 Гц
*8 Частота кадрів (USB вихід) = 24 Гц

Формати потоку та запису

720/59,94p *1, *3, 720/60p *1, *4, 720/29,97p *1, *5, 720/30p *1, *6, 720/50p *1, *7, 720/25p *1, *8, 1080/59.94p *2, *3, 1080/60p *2, *4, 1080/29.97p *2, *5, 1080/30p *2, *6, 1080/50p *2, *7, 1080/25p *2, *8, 1080/23.98p *2, *9, 1080/24p *2, *10
*1 Вихідний формат = 720p
*2 Вихідний формат = 1080p
*3 Частота кадрів (потік/запис) ) = 59,94 Гц
*4 Частота кадрів (потік/запис) = 60 Гц
*5 Частота кадрів (потік/запис) = 29,97 Гц
*6 Частота кадрів (потік/запис) = 30 Гц
*7 Частота кадрів (потік/запис) = 50 Гц
*8 Частота кадрів (потік/запис) = 25 Гц
*9 Частота кадрів (потік/запис) = 23,98 Гц
*10 Частота кадрів (потік/запис) = 24 Гц

Формат файлу:
Кодек MP4:
H.264, цільовий бітрейт до 20 000 кбіт/с
AAC LC, 16 біт, 48 кГц, стерео, цільовий бітрейт до 384 кбіт/с
Формат файлу:
кодек WAV:
лінійна PCM, 16 біт, 48 кГц, стерео
* Якщо або потокове передавання та запис формат або файл, який відтворює відеоплеєр, перевищує 1080/30p, потокове передавання, запис і функції відеоплеєра не можна використовувати одночасно.
* Якщо налаштування потокового передавання та запису та бітрейт файлу, що відтворюється у відеопрогравачі, перевищують 20 000 кбіт/с, потокове передавання, запис і відеоплеєр не можна використовувати одночасно.

Відеоплеєр

Формат файлу: MP4 (H.264, AAC), середня швидкість передачі даних 20 000 кбіт/с або менше, максимальна роздільна здатність 1080/60p
* ​​Якщо формат потокового передавання та запису або файл, який відтворює відеоплеєр, перевищує 1080/30p, потокове передавання та запис і функції відеоплеєра не можна використовувати одночасно.
* Якщо налаштування потокового передавання та запису та бітрейт файлу, що відтворюється у відеопрогравачі, перевищують 20 000 кбіт/с, потокове передавання, запис і відеоплеєр не можна використовувати одночасно.

нерухоме зображення:

Файл растрового зображення (.bmp) Максимальна роздільна здатність 1920 x 1080 пікселів, 24-бітний колір, без стиснення.
Файл PNG (.png) Максимум 1920 x 1080 пікселів, 24-бітний колір
Файл JPEG (.jpg, .jpeg) Максимум 1920 x 1080 пікселів, 24-бітний колір
* У внутрішній пам’яті можна зберігати до 16 файлів.
* Його можна експортувати на SD-карту та USB-накопичувач.
* Підтримується альфа-канал PNG.

Відеоефекти

Перехід: Cut, Mix (Dissolve/Fam/Nam), WIPE (8 типів), SPLIT (2 типи)
Composition: PinP x 4 (Square, Circle, Diamond), Keyer x 4 (Luminance Key, Chroma Key), DSK x 2 (клавіша яскравості, кольоровість, альфа-ключ, зовнішня клавіша)
Інше: Multi-View (3 типи), перевертання по горизонталі, перевертання по вертикалі, захоплення нерухомих зображень, відтворення нерухомих зображень, згасання вихідного сигналу (аудіо, відео: білий або чорний), Вивід тестового шаблону, затримка потоку

АУДІО

Обробка аудіо

Частота дискретизації: 24 біти, 48 кГц

Кількість аудіоканалів

42 канали

Аудіоформати

USB STREAM (вхід/вихід): Лінійний PCM, 24 біти, 48 кГц, 2 канали
Bluetooth (вхід): Лінійний PCM, 24 біти, 48 кГц, 2 канали
HDMI IN: Лінійний PCM, 24 біти, 48 кГц, 2 канали
HDMI ВИХІД: Лінійний PCM, 24 біти, 48 кГц, 8 каналів
SDI IN: Лінійний PCM, 24 біти, 48 кГц, 2 канали (відповідає SMPTE 299M)
SDI ВИХІД: Лінійний PCM, 24 біти, 48 кГц, 8 каналів (відповідає SMPTE 299M)

Аудіоплеєр

Формат файлу: WAV (Linear PCM, 16 біт, 48 кГц/44,1 кГц, стерео)
* У внутрішній пам’яті можна зберегти до 16 доріжок.

Аудіо ефекти

Ефекти каналу: фільтр високих частот, ехокомпенсатор, анти-зворотний зв'язок, шумопоглинач, де-есер, компресор, 4-смуговий еквалайзер, зміна голосу, затримка, автоматичне мікшування
. Основні ефекти: реверберація, 4-смуговий еквалайзер, компресор/лімітер, гучність Автоматичне керування посиленням, адаптивне шумозаглушення, зріз низьких частот, 15-смуговий GEQ,
затримка

ЗАГАЛЬНИЙ РОЗДІЛ

Носії для запису

Картка SDHC/SDXC (продається окремо)
Пам’ять USB (продається окремо)
* Для запису відео потрібна карта SDXC.

Інші функції

Пам'ять сцени (32 типи)
Керування макросами (100 типів)
Керування секвенсором (1000 типів) Функція блокування панелі керування
секвенсором Емулятор EDID Автоматичне перемикання Автоматичне визначення входу Smart Tally Дистанційне керування камерою (до 12 одиниць) Зовнішнє керування записом

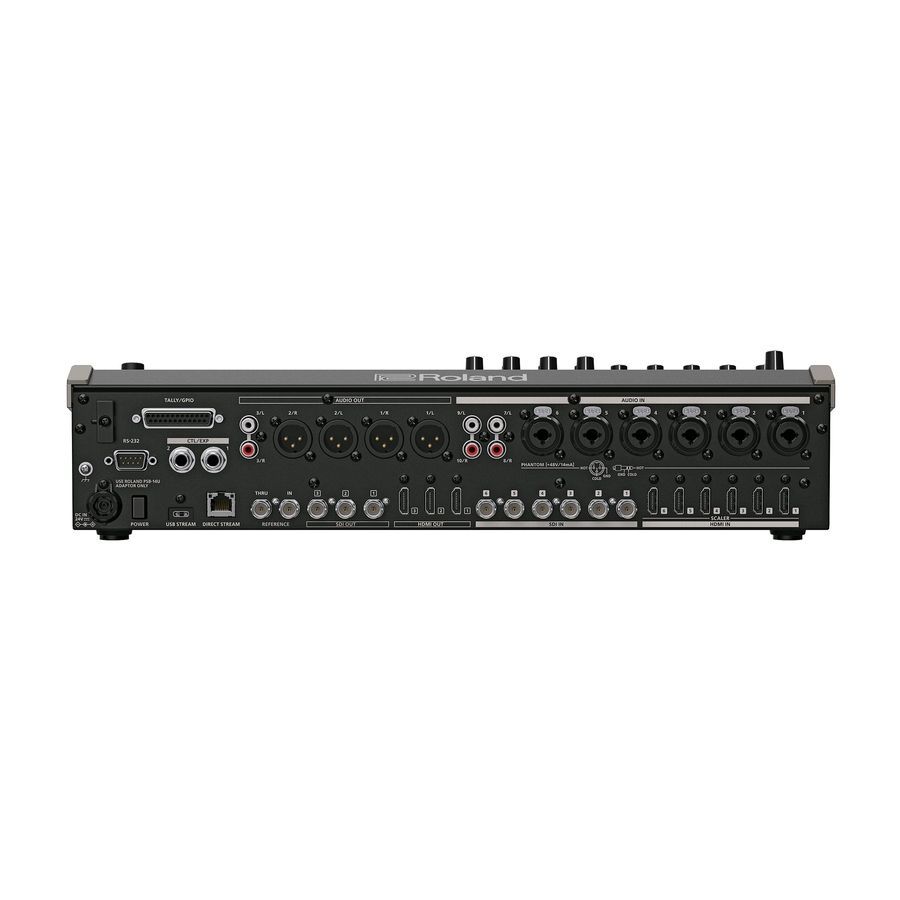

РОЗ'ЄМИ

Вхідні відеороз'єми

HDMI IN 1--6: HDMI тип A x 6
* Підтримується HDCP
* Підтримується багатоформатний

SDI IN 1--6: BNC тип x 6
* Відповідає SMPTE 424M (SMPTE 425M-AB), 292M

Вихідні відеороз'єми

HDMI OUT 1--3: HDMI типу A x 3
* Підтримуваний HDCP

SDI OUT 1--3: тип BNC x 3
* Відповідає SMPTE 424M (SMPTE 425M-AB), 292M

USB STREAM: USB Type-C (TM)

Вхідні аудіороз’єми

Аналоговий:
AUDIO IN 1-6: Комбінований тип (XLR, 1/4-дюймовий телефон TRS), фантомне живлення DC 48 В (максимум без навантаження), 14 мА (максимальне навантаження)
AUDIO IN 7/L, 8/R: RCA phono type

Цифровий:
USB STREAM: USB Type-C (TM)
Bluetooth
HDMI IN 1--6: HDMI тип A x 6
SDI IN 1--6: BNC тип x 6

Вихідні аудіороз’єми

Аналоговий:
АУДІОВИХІД 1--4: АУДІОВИХІД типу XLR 5--6: Аудіовихід типу
RCA
ТЕЛЕФОНИ: Стереофонічний 1/4-дюймовий тип телефону, Стереофонічний мініатюрний тип телефону

Цифровий:
USB STREAM: USB Type-C (TM)
HDMI OUT 1--3: HDMI типу A x 3
SDI OUT 1--3: типу BNC x 3

Інші роз'єми

USB HOST: тип USB A (для флеш-накопичувача USB)
USB STREAM: USB Type-C (TM) (для дистанційного керування з ПК та iPad)
Bluetooth: для дистанційного керування з iPad
CTL/EXP 1, 2:1/4 дюйма Тип телефону TRS (для дистанційного керування за допомогою ножного перемикача та педалі експресії)
TALLY/GPIO: тип DB-25 (жіночий) (Tally/GPO: 16, GPI: 8)
RS-232: тип DB-9 (чоловічий) (для віддаленого Керування)
ПРЯМИЙ ПОТОК: RJ45, 1000BASE-TX (для прямої трансляції та дистанційного керування)
Reference IN/THRU: BNC type * Black Burst (Sync to frames), Bi-Level, Tri-Level

ХАРАКТЕРИСТИКИ АУДІОВХОДУ/ВИХОДУ

Вхідний рівень

AUDIO IN 1--6: -64--+4 dBu (Максимум: +24 dBu)
AUDIO IN 7/L, 8/R: -10 dBu (Максимум: +10 dBu)

Вхідний опір

AUDIO IN 1--6: 30 кОм
AUDIO IN 7/L, 8/R: 7 кОм

Вихідний рівень

AUDIO ВИХІД 1--4 (XLR): +4 dBu (Максимум: +24 dBu)
AUDIO ВИХІД 5--6 (RCA): -10 dBu (Максимум: +10 dBu)
ТЕЛЕФОНИ: 92 мВт + 92 мВт (32 Ом ) )

Вихідний опір

АУДІОВИХІД (XLR): 600 Ом
АУДІОВИХІД (RCA): 1 кОм
ТЕЛЕФОНИ: 56 Ом

Рівень залишкового шуму (IHF-A, тип.)

-92 dBu (Усі фейдери: мін.)
-89 dBu ([MAIN] фейдер: Unity, вхідні фейдери: Unity лише один роз’єм AUDIO IN 1, аналогове посилення: мін.)
-62 dBu ([MAIN] фейдер: Unity, вхідні фейдери: Єдиний лише один роз’єм AUDIO IN 1, аналогове посилення: Макс.)
* Вхід 150 Ом, термінал
* Вихідний роз’єм: AUDIO OUT 1--4 роз’єми (XLR)

-101 dBu (Усі фейдери: Мін.)
-100 dBu ([MAIN] Фейдер: Unity, вхідні фейдери: Unity лише один роз’єм AUDIO IN 1, аналогове посилення: мін.)
-75 dBu ([MAIN] фейдер: Unity, вхідні фейдери: Unity лише одне роз’єм AUDIO IN 1, аналогове посилення: макс.)
* Вхід 150 Ом завершується
* Вихідний роз’єм: роз’єми AUDIO OUT (RCA).

ІНШІ

Bluetooth

Версія 4.2
Підтримка профілю: A2DP (аудіо), GATT (MIDI через Bluetooth Low Energy)
Кодек: SBC (Підтримка захисту вмісту методом SCMS-T)

Дисплей

Графічний тип, 7 дюймів, широкий VGA (800 x 480 точок), РК-дисплей із підсвічуванням (кольоровий/сенсорний екран)

Джерело живлення

Адаптер змінного струму

Поточний розіграш

3,0 А

Споживання енергії

69 Вт

Робоча температура

Від +0 до +40 градусів за Цельсієм
від +32 до +104 градусів за Фаренгейтом

Розміри

437 (Ш) x 304 (Г) x 109 (В) мм
17-1/4 (Ш) x 12 (Г) x 4-5/16 (В) дюймів

482 (Ш) x 304 (Г) x 109 ( В) мм
19 (Ш) x 10 (Г) x 4-1/16 (В) дюймів
* Якщо встановлено кутники для кріплення в стійку.

Вага (без адаптера змінного струму)

5,3 кг
11 фунтів 11 унцій

Аксесуари

Посібник із
початку роботи Брошура «БЕЗПЕЧНЕ ВИКОРИСТАННЯ ПРИСТРОЮ»
Адаптер змінного струму
Шнур живлення Кут
для монтажу в стійку x 2
Монтажний гвинт для монтажу в стійку x 6

Опції (продаються окремо)

Ножний перемикач: BOSS FS-5U, FS-6, FS-7
Педаль експресії: EV-5, EV-30, BOSS FV-500L, FV-500H

* 0 dBu = 0,775 Vrms
* Цей продукт є цифровим пристроєм класу A відповідно до FCC частина 15.
