Активный сценический монитор с микропроцессорным управлением Proel Axiom CX15A

Описание продукта:

    CX15A — коаксиальный сценический монитор, разработанный специально для живого звука, хотя компактный низкопрофильный корпус также делает его пригодным для театральных и телевизионных программ. Сочетание высокопроизводительного коаксиального преобразователя, тщательно разработанного корпуса и мощной электроники обеспечивает очень высокий SPL до ограничения и отличную разборчивость даже при очень высокой мощности. Коаксиальная конструкция преобразователя обеспечивает очень стабильное акустическое поле как по горизонтальной, так и по вертикальной плоскости. Очень компактный неодимовый магнит уменьшает задержку между двумя источниками, устраняя проблемы с временными и фазовыми процессами, и гарантирует высокую производительность при уменьшенном весе. Диапазон высоких частот воспроизводится компрессионным драйвером с низким уровнем искажений, оснащенным 3-дюймовой алюминиевой звуковой катушкой и диафрагмой из полиэстера/титана. Специальная форма конуса обеспечивает точное и контролируемое коническое диффузное рассеяние в пределах 80°. 15-дюймовый НЧ-динамик, используемый для воспроизведения низкочастотного диапазона, оснащен 3-дюймовой звуковой катушкой. Благодаря специальному процессу обработки конуса полимерным составом, конус становится водоотталкивающим. Таким образом, CX15A способен работать в неблагоприятных погодных условиях и поэтому подходит для использования на улице.

Дизайн корпуса:

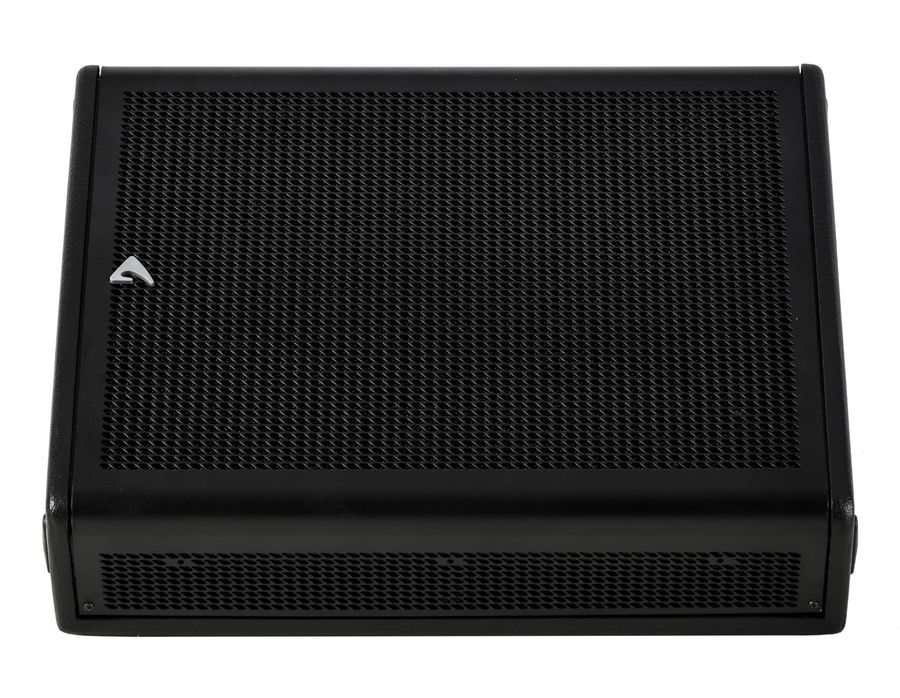

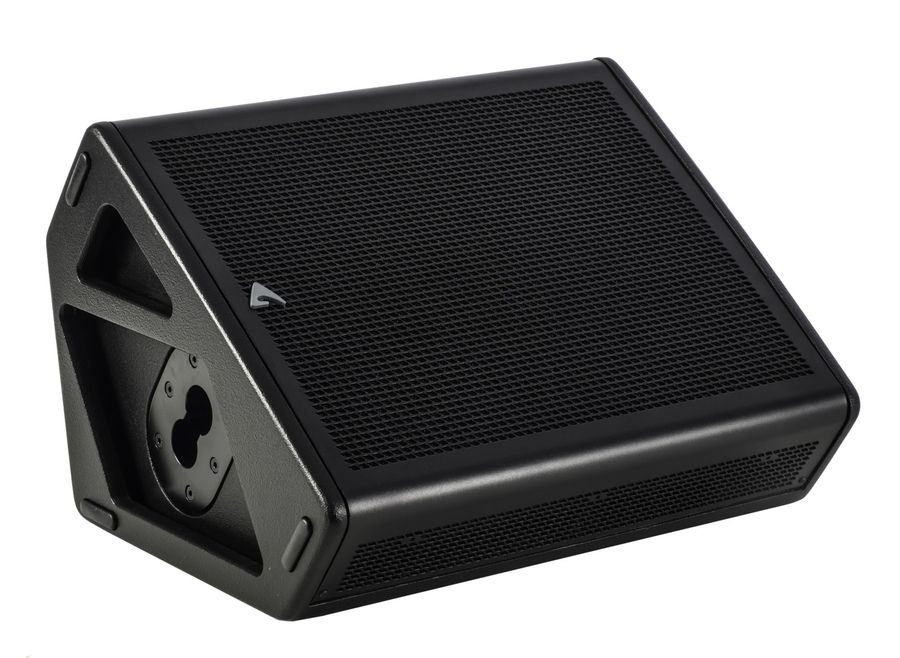

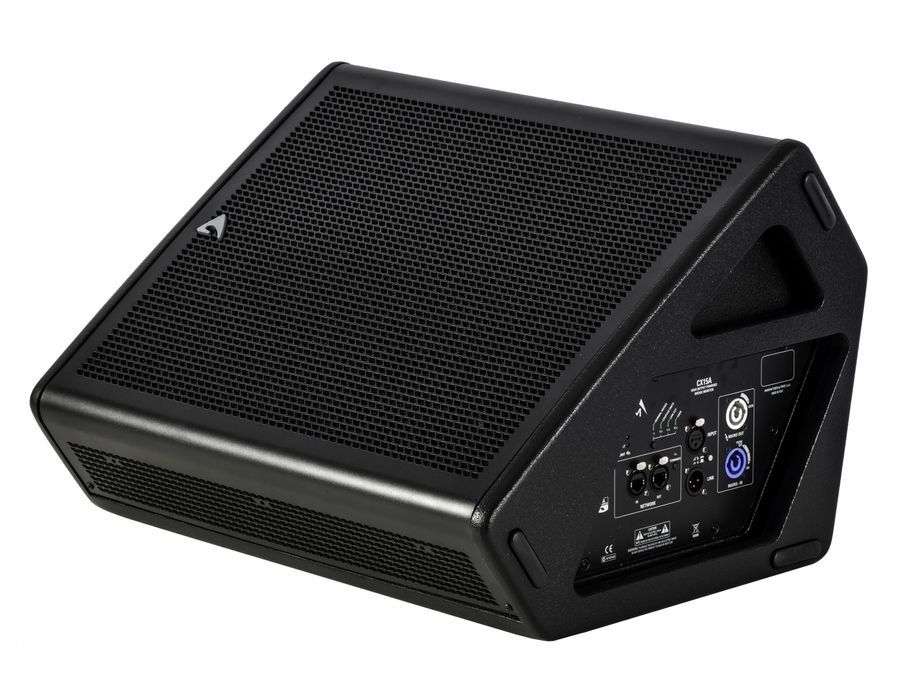

    Уменьшенный размер корпуса из балтийской березы (всего 34 см в высоту и 55 см в ширину) делает CX15A одним из самых компактных и легких сценических мониторов в своей категории и делает его пригодным для всех приложений, где "ненавязчивый" размер является обязательным. Это касается не только живых концертов, но и театральных шоу спектаклей и телепрограмм. Уменьшенный вес (19 кг) и эргономичные ручки с обеих сторон корпумса позволяют легко транспортировать монитор и размещать его на сцене. Удобный двойной угловой держатель позволяет установить CX15A на стандартную подставку для громкоговорителей, чтобы использовать их в качестве многоцелевых акустических систем. Возможность расположить корпус монитора под двумя разными углами к полу (45° и 55°) позволяет размещать его на разном расстоянии от музыкантов в соответствии с размером сцены и типом необходимого мониторинга.

Обработка сигнала в системе:

    Обработка сигнала в системе базируется на платформе CORE DSP, разработанной PROEL R&D Laboratories с использованием одного из самых совершенных SHARC DSP для аудиоприложений. Он имеет разрешение 40 бит, 96 кГц с плавающей запятой и высококачественные 24-битные AD/DA преобразователи для идеальной целостности сигнала, динамического диапазона, превышающего 110 дБ, и превосходной звуковой производительности. Благодаря огромной вычислительной мощности, платформа CORE способна обеспечивать самые совершенные алгоритмы обработки сигнала для громкоговорителей вместе с возможностями дистанционного управления и сетевыми возможностями. CORE DSP позволяет установить оптимальное выравнивание фаз для кроссоверного фильтра, что приводит, в итоге, к линейной фазовой характеристике. Правильная акустическая фильтрация была достигнута с помощью техники кроссовера постоянной мощности, которая, благодаря особому фазовому соотношению, обеспечивает очень плавный переход между НЧ и ВЧ и равномерную дисперсию в области кроссовера. Программное обеспечение управления PRONET AX, работающее на надежном сетевом протоколе на основе CANBUS, обеспечивает интуитивно понятный интерфейс для дистанционного управления всей системой с возможностью EQing, задержки, управления функциями защиты и мониторинга состояния усилителя.

Усилители мощности:

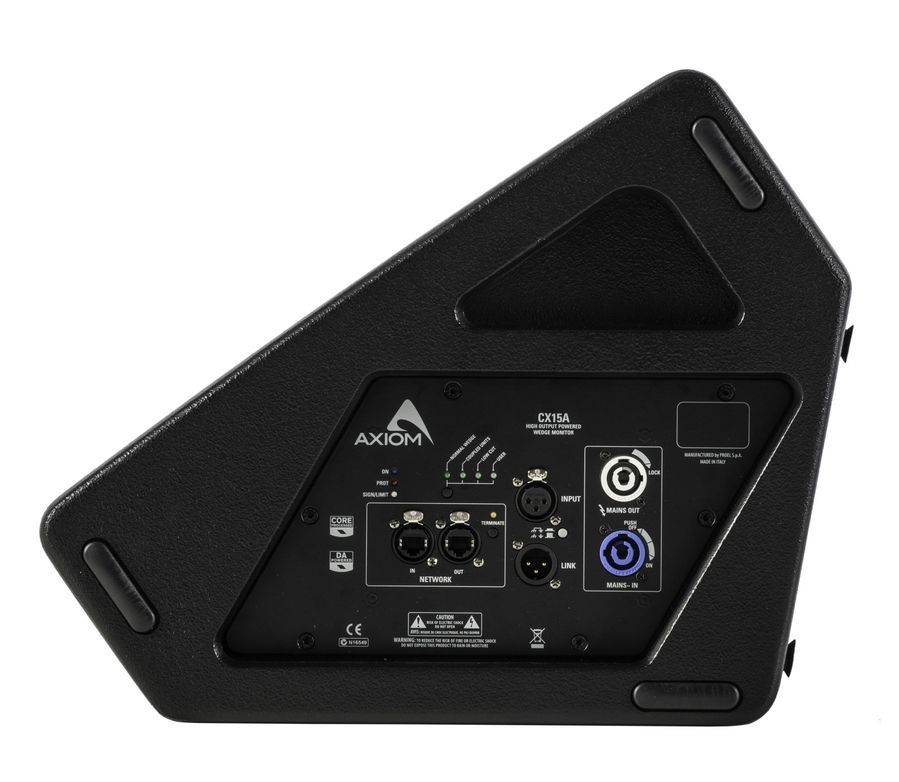

   CX15A питается от усилителя мощности серии DA класса D с SMPS. Инновационная технология, используемая для этих усилителей, обеспечивает высокую производительность, например превосходную четкость звука на любой звуковой частоте, очень высокую динамику даже для сигналов низкого уровня и очень низкие искажения даже при максимальной мощности. Превосходное качество звука сравнимо с лучшими аналоговыми системами класса AB, а модуль DA имеет больший динамический диапазон, очень компактные размеры, малый вес и эффективность более 90%. Выходная мощность оптимизирована для эффективной передачи мощности, при этом низкочастотная секция производит 2000 Вт; 1000 Вт доступны для высокочастотного компрессионного драйвера. Входная и соединительная коммутация осуществляются через сбалансированные 3-контактные разъемы XLR, а для работы без НЧ фона и искажений предусмотрен переключатель заземления. Электропитание подключается через разъемNeutrik® powerCON™, а разъем выхода питания (Link) позволяет подключать питание к дополнительным мониторам CX15A.

Особенности продукта:
• Высокопроизводительный коаксиальный активный монитор;
• Коаксиальные преобразователи, 15-дюймовый низкочастотный динамик, 1,4-дюймовый компрессионный высокочастотный драйвер;
• Одномагнитная система с неодимовым магнитом;
• 80° постоянное покрытие;
• Ориентация монитора с двумя углами (45° или 55°);
• Обработка CORE 96 кГц/40 бит с плавающей запятой с помощью дистанционного управления PRONET;
• Цифровой управляемый модуль усилителя класса D с SMPS;
• Держатель для стойки с двумя углами для многоцелевого использования;
• Очень компактный и легкий монитор с низкопрофильным дизайном.

Сферы применения:
• живой мониторинг на сцене;
• ТВ и радиовещание;
• Театры;
• Корпоративные мероприятия, клубы, рестораны, развлекательные и торговые комплексы;
• Молитвенные дома.

Технические характеристики:

- акустический принцип системы: двусторонний коаксиальный излучатель с вентилируемым корпусом;
- частотная характеристика (-3 дБ) 60 Гц – 18 кГц;
- горизонтальный угол охвата 80° (-6 дБ);
- вертикальный угол охвата 80° (-6 дБ);
- максимальный (пиковый) уровень звукового давления: 131 дБ SPL на 1 м;
Динамики:
- НЧ динамик: 15” (355 мм), звуковая катушка 3” (75 мм), водонепроницаемый конус;
- ВЧ динамик: 1,4” драйвер, 2.4” (60 мм) алюминиевая звуковая катушка, полиэфирная/титановая диафрагма;
Электротехнические характеристики:
- входное сопротивление 20 кОм сбалансированное, 10 кОм несбалансированное;
- входная чувствительность +4dBu/1,25 В;
- Обработка сигнала Обработка CORE, 96 кГц/40 бит с плавающей точкой SHARC DSP, 24-разрядные AD/DA преобразователи;
- Элементы управления прямым доступом: 4 пресета (NORMAL WEDGE/COUPLED/LOW CUT/USER);
- терминация сети: GND Link;
- программное обеспечение для управления PRONET Remote Control;
- сетевой протокол CANBUS;
- тип усилителя: класс D с SMPS;
- выходная мощность 2000W;
- диапазон напряжения сети (Вольт переменного тока) 230 В ±15% - 115 ±15% 50/60 Гц (внутренний выбор);
- разъемы IN/OUT Neutrik XLR-M/XLR-F;
- IN/OUT Сетевые разъемы ETHERCON®(NE8FAV);
- входной разъем питания PowerCon® (NAC3MPA);
- разъем сети PowerCon® (NAC3MPB);
- охлаждение Вентилятор постоянного тока с переменной скоростью;
Конструкция корпуса:
- ширина 520 мм;
- высота 336 мм;
- глубина 415 мм;
- конусный монитор: 45° и 55°;
- держатель столба 1 сбоку, двуугольный;
- материал корпуса 15 мм, армированная фенольным волокном береза;
- краска: черная краска на водной основе с высокой стойкостью;
- вес нетто 18,5 кг.
