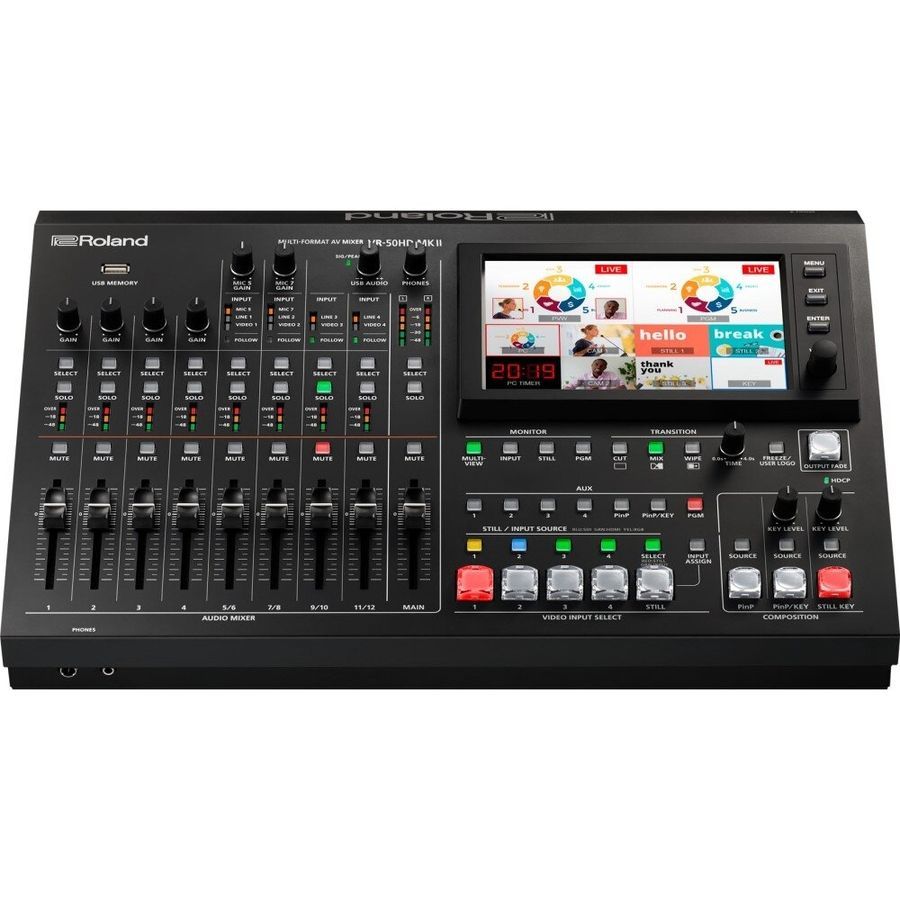

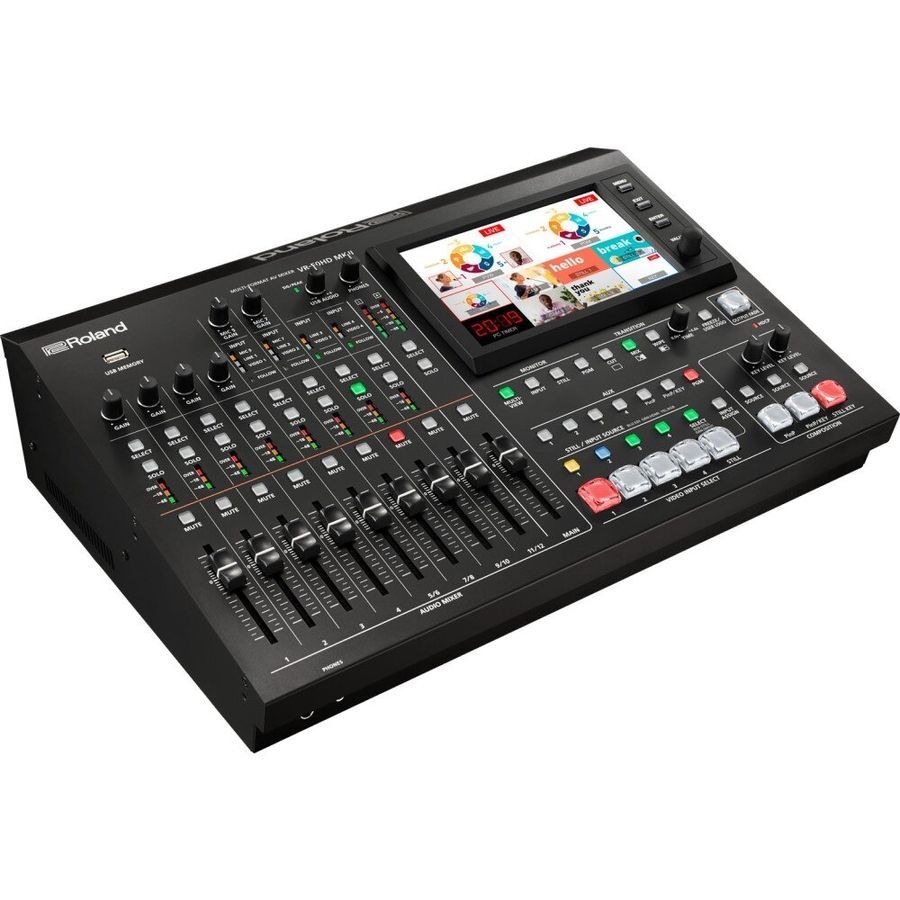

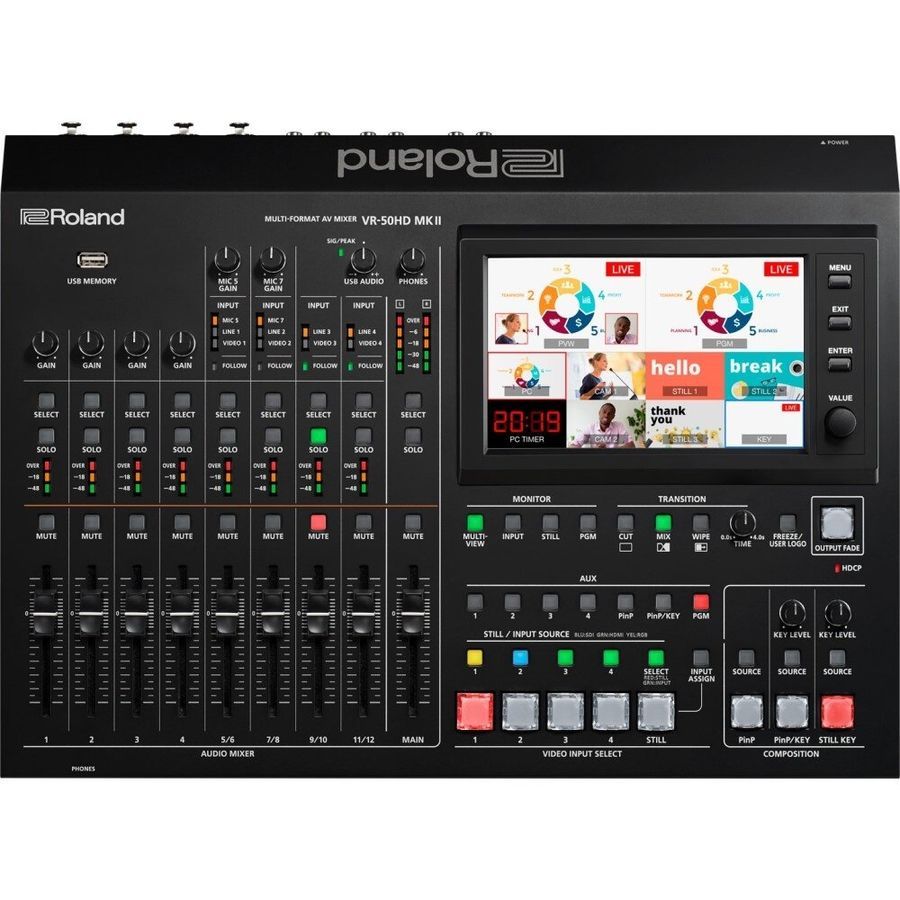

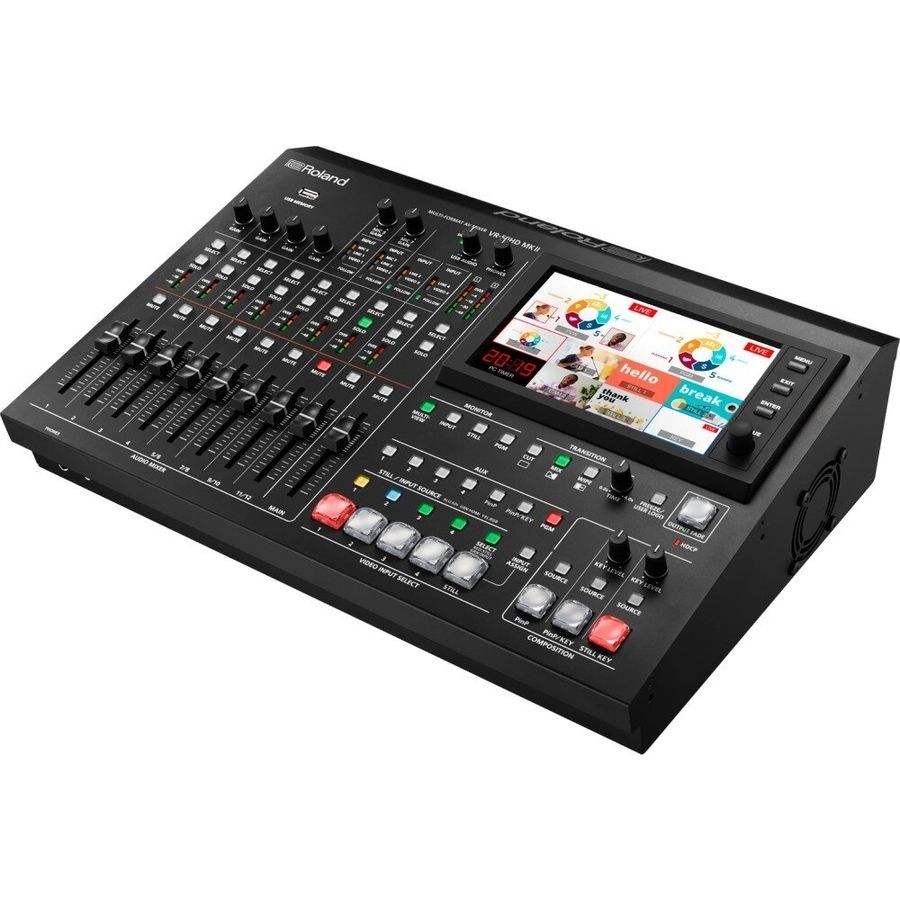

Видеомикшер Roland VR50HD MK2

   Особенности видеомикшера Roland VR50HD MK2

   Характеристики видеомикшера Roland VR50HD MK2:

Обработка видео:

• 4: 4: 4 (RGB), 10-битный
• 4: 4: 4 (Y / Pb / Pr), 10-битный

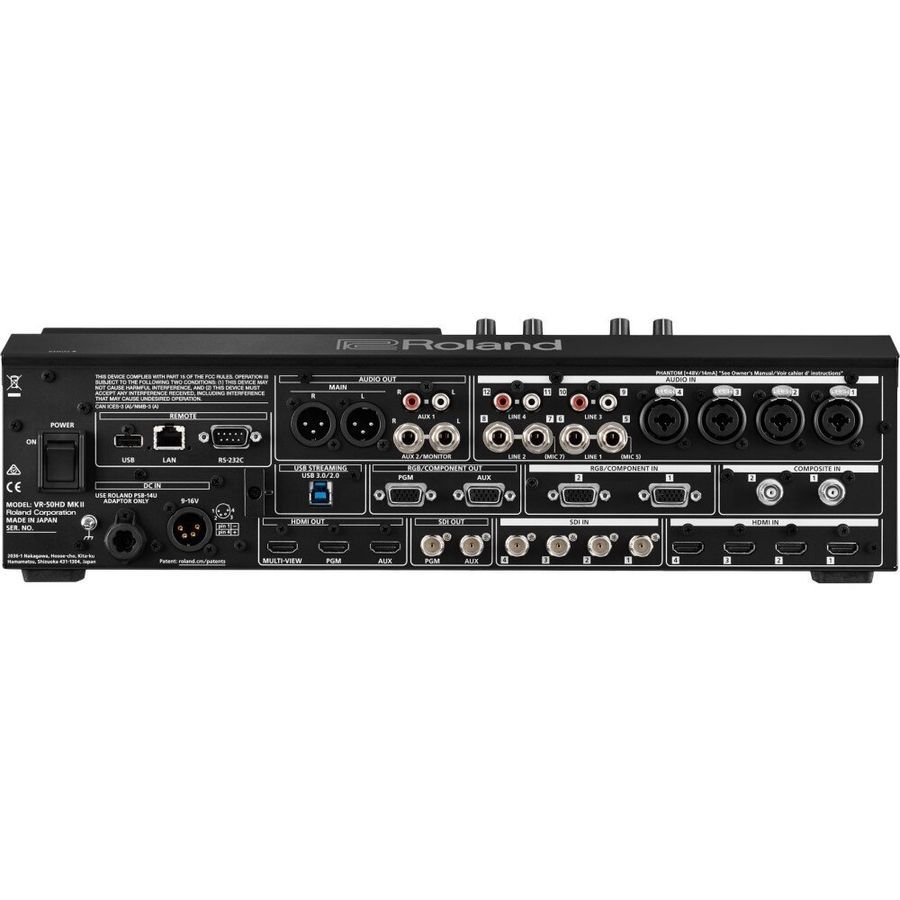

Входные разъемы:

• Разъемы SDI IN 1-4: тип BNC x 4 (INPUT 1-4)
• * Соответствует SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C
• Разъемы HDMI IN 1-4: HDMI тип A x 4 (INPUT 1-4)
• * HDCP поддерживаемые разъемы RGB / COMONENT IN 1-2: HD DB-15 тип x 2 (INPUT 1-2)
• COMPOSITE IN 1 - 2 разъема: тип BNC x 2 (INPUT 1-2)
• * INPUT 1-2: выберите SDI, HDMI, RGB / COMPONENT или COMPOSITE с помощью меню

Выходные разъемы:

• Разъемы HSDI OUT (PGM, AUX): тип BNC x 2 (PGM OUT, AUX OUT)
• * Соответствует разъемам SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C
• HDMI OUT (PGM, AUX, MULTI-VIEW): Тип A x 3 (PGM OUT, AUX OUT, MULTI-VIEW OUT)
• * HDCP поддерживаемый
• Аналоговый RGB / HD-компонент: Mini D-sub 15-контактный тип x 2 (PGM OUT, AUX OUT)

Уровень входа / выхода и импеданс:

• Композитный (композитный вход): 1,0 Вр-р 75 Ом
• Аналоговый RGB (RGB / компонентный вход, RGM / компонентный выход): 0,7 Вп-р 75 Ом (В, V: 5 VTTL)
• Аналоговый HD (RGB / компонентный вход , RGB / выход компонента): 1,0 Vp-p 75 Ом (сигнал синхронизации: двухуровневый / трехуровневый)

Поддерживаемые форматы видео:

• SDI (SDI IN, SDI OUT): 480 / 59,94i, 576 / 50i, 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p
• * Соответствует SMPTE 274M, SMPTE 296M, МСЭ-R BT.601-5
• HDMI (HDMI IN, HDMI OUT) (* 1): 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i, 1080 /59,94p, 1080 / 50p 1024 x 768/60 Гц (* 2), 1280 x 720/60 Гц (* 2), 1280 x 800/60 Гц (* 2), 1280 x 1024/60 Гц (* 2) , 1400 x 1050/60 Гц, 1920 x 1080/60 Гц
• HDMI (только HDMI OUT MULTI-VIEW) (* 1):
• Компонент 1080 / 59,94p ( вход RGB / COMPONENT IN, выход RGB COMPONENT): 480 / 59,94i, 576 / 50i, 480 / 59.94p, 576 / 50p, 720 / 59.94p, 720 / 50p, 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p
• RGB (RGB / вход компонента, RGB / выход компонента) (* 1): 1024 x 768/60 Гц (* 2), 1280 x 720/60 Гц (* 2), 1280 x 800/60 Гц (* 2), 1280 x 1024/60 Гц (* 2), 1400 x 1050/60 Гц, 1920 x 1080/60 Гц
• Композитный (COMPOSITE IN): NTSC, PAL
• * 1 Соответствует CEA-861-E или VESA DMT Version 1.0 Revision 11
• * 2 Частота обновления выходного сигнала составляет 75 Гц, если частота кадров установлена ​​на 50 Гц
• * Частота кадров видеосигнала должна соответствовать настройке частоты кадров устройства
• * Выходной формат HDMI и RGB / Component всегда одинаков
• Когда выбран формат видео, компонентный сигнал выводится через разъем RGB / COMPONENT
• Когда выбран формат RGB, сигнал RGB выводится через разъем RGB / COMPONENT
• USB-VIDEO (USB STREAMING): 480 / 29,97p, 576 / 25p, 480 / 59,94p, 576 / 50p, 720 / 29,97p, 720 / 25p, 720 / 59,94p, 720 / 50p, 1080 / 29,97p, 1080 / 25p, 1080 / 59.94p, 1080 / 50p
• Неподвижное изображение: файл растрового изображения Windows (.bmp)
• * Максимум 1920 x 1080 пикселей, 24 бита на пиксель, без сжатия
• * Может быть загружено до 4 файлов из памяти USB

Последствия:

• Переход: Mix, Cut, Wipe (9 шаблонов)
• Состав: PinP, Chrominance Key, Luminance Key
• Другие: выходное затухание, выходное замораживание, логотип пользователя

Обработка аудио:

• Частота дискретизации: 24 бита, 48 кГц

Аудио форматы:

• SDI (SDI IN, SDI OUT): линейный PCM, 24 бита, 48 кГц, 2
• Канала * SMPTE 299M, SMPTE 272M-C
• HDMI (HDMI IN, HDMI OUT): линейный PCM, 24 бита, 48 кГц, 2 канала
• USB- AUDIO (USB STREAMING): линейный PCM, 16 бит, 48 кГц, 2 канала

Входные разъемы:

• Гнезда AUDIO IN 1-4: комбинированный тип (XLR, 1/4-дюймовый телефон TRS), сбалансированное фантомное питание (DC 48 В, макс. 10 мА)
• AUDIO IN 5-8 гнезд (1/4-дюймовый телефон TRS) тип) (LINE 1-2)
• *AUDIO IN 5 и 7 поддерживают микрофонный уровень. (MIC 5, 7)
• Гнезда AUDIO IN 9-12 (тип RCA фоно) (LINE 3-4)

Выходные разъемы:

• Гнезда AUDIO OUT MAIN (L, R): тип XLR
• Гнезда AUDIO OUT AUX 1 (L, R): тип RCA, тип
• AUDIO OUT AUX 2 / MONITOR (L, R): 1/4-дюймовый
• Разъем TRS типа телефона TRS: Стерео 1/4-дюймовый телефонный
• Разъем PHONES: Стерео миниатюрный

Номинальный уровень входного сигнала:

• Гнезда AUDIO IN 1-4: от -64 до +4 дБн (максимальный входной уровень: +24 дБн)
• AUDIO IN 5, 7 гнезд: от -64 до +4 дБн (максимальный входной уровень: +24 дБн)
• AUDIO IN 6, 8 разъемы: +4 дБн (максимальный уровень входного сигнала: +24 дБн)
• AUDIO IN 9-12 разъемов: -10 дБн (максимальный уровень входного сигнала: +9 дБн)

Входное сопротивление:

• Гнезда AUDIO IN 1-4: 30 кОм
• Гнезда AUDIO IN 5-8: 30 кОм гнезда
• AUDIO IN 9-12: 7 кОм

Номинальный выходной уровень:

• Гнезда AUDIO OUT MAIN LR: +4 дБн (максимальный выходной уровень: +24 дБн)
• Гнезда AUDIO OUT AUX 1: -10 дБн (максимальный выходной уровень: +8 дБн)
• Гнезда AUDIO OUT AUX 2 / MONITOR: +4 дБн (максимальный выходной сигнал уровень: +24 дБн)
• Наушники: 72 мВт + 72 мВт (нагрузка 32 Ом)

Выходное сопротивление:

• Гнезда AUDIO OUT MAIN LR: 600 Ом
• Гнезда AUDIO OUT AUX 1: 1 кОм
• Гнезда AUDIO OUT AUX 2 / MONITOR: 600 Ом
• Наушники: 30 Ом

Уровень остаточного шума (IHF-A, тип.):

• U-92 дБн (все фейдеры: мин.)
• -89 дБн ([MAIN] фейдер: Unity, канальные фейдеры: Unity только один канал INPUT1, усиление предусилителя: мин)
• -60 дБу ([MAIN] фейдер: Unity, канальные фейдеры: Unity только один канал INPUT1, усиление предусилителя: макс.) терминал входа 150 Ом
• *Выходной разъем: гнезда AUDIO OUT MAIN (L, R )§AUDIO OUT AUX 2 / MONITOR гнезда
• -100 дБн (все фейдеры: мин)
• -98 дБн ([ MAIN] Фейдер: Unity, канальные фейдеры: Unity только один канал INPUT1, усиление предусилителя: мин.)
• -74 дБн ([MAIN] Фейдер: Unity, канальные фейдеры: Unity только один канал INPUT1, усиление предусилителя: макс.)
• Вход 150 Ом завершается
• * Выходной разъем: разъемы AUDIO OUT AUX 1 (L, R)

Аудио эффекты:

• Автоматическое микширование, анти-обратная связь, 4-полосный эквалайзер, задержка, компрессор, HPF, шумовой затвор, реверберация, ограничитель, Voice Changer, 15-полосный эквалайзер
• Канала Эффекты (общие): HPF, компрессор, шумовой затвор, 4-полосный эквалайзер
• Эффекты задержки канала (блок FX): анти-обратная связь
• Мастер смены голоса : 4-полосный эквалайзер, компрессор, лимитер, реверберация, 15-полосный эквалайзер

Дистанционное управление:

• Разъем RS-232C: 9-контактный
• Разъем LAN типа D-sub : RJ45 100BASE-TX

USB интерфейс:

• Порт USB MEMORY (HOST): тип USB A для USB MEMORY (флэш-накопитель USB, неподвижное изображение)
• Порт USB (HOST): тип USB A (используется для будущего расширения)
• Порт USB STREAMING (УСТРОЙСТВО): тип USB B для USB-VIDEO (Суперскоростной / высокоскоростной), USB-AUDIO (высокоскоростной)

Другие функции:

• Предустановленная память (8 типов)
• Функция блокировки панели
• Эмулятор EDID
• Автоматическое переключение (видео следует за аудио)
• Удаленное управление камерой

Дисплей:

• 7-дюймовый цветной графический ЖК-дисплей 800 х 480 точек (сенсорный экран)

Источник питания:

• Адаптер переменного тока, вторичный адаптер переменного тока постоянного тока 9 В до 16 В (тип XLR-4-32)

Текущий розыгрыш:

• 2,8 А

Потребляемая мощность:

• 67 Вт

Рабочая температура:

• От +0 до +40 градусов по Цельсию +32 до +104 градусов по Фаренгейту

Аксессуары:

• Руководство по началу работы «БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА»
• Адаптер переменного тока
• Шнур питания кабель
• Заземления
• Размеры: 437 (Ш) х 325 (Д) х 125 (В) мм
• Вес: 5,9 кг
