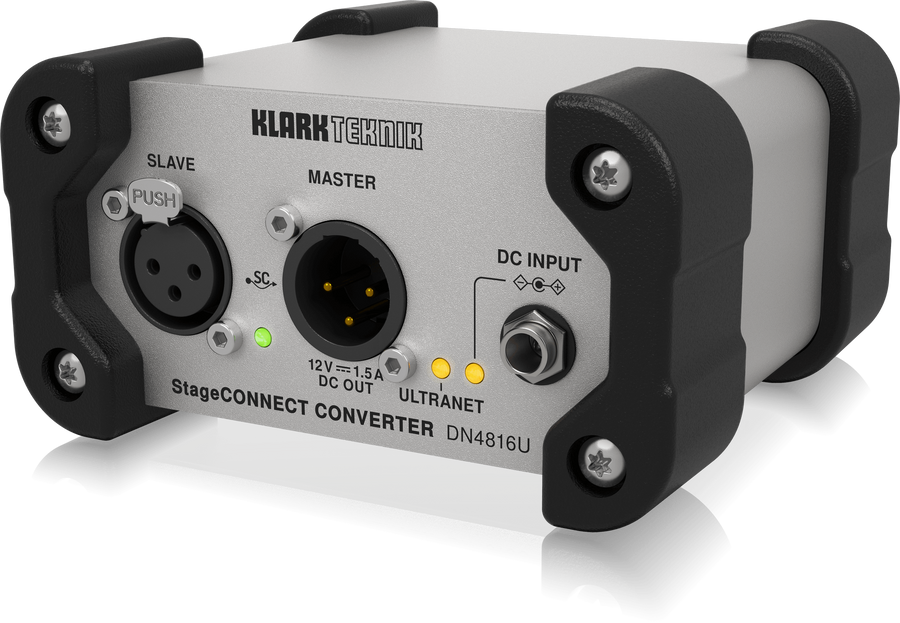

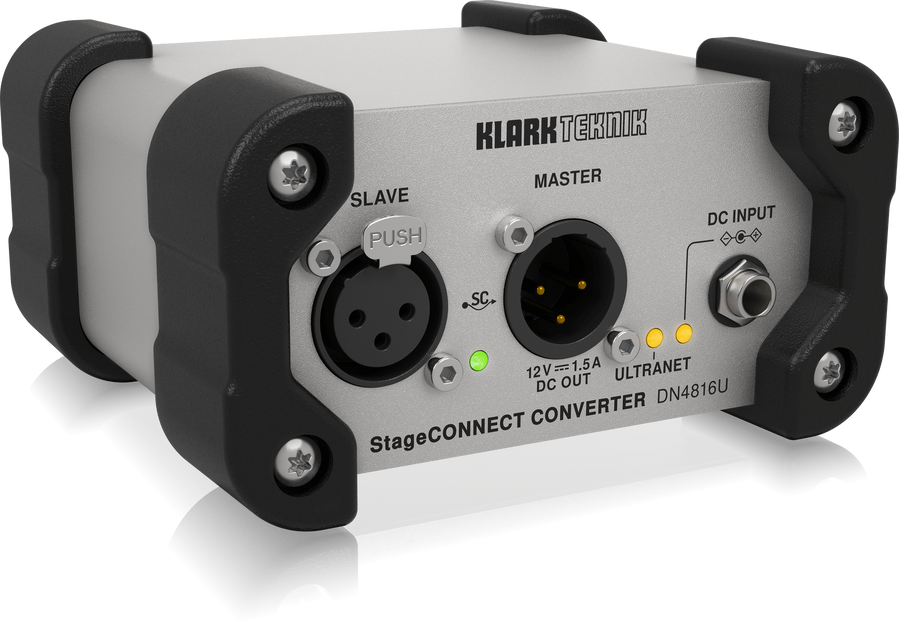

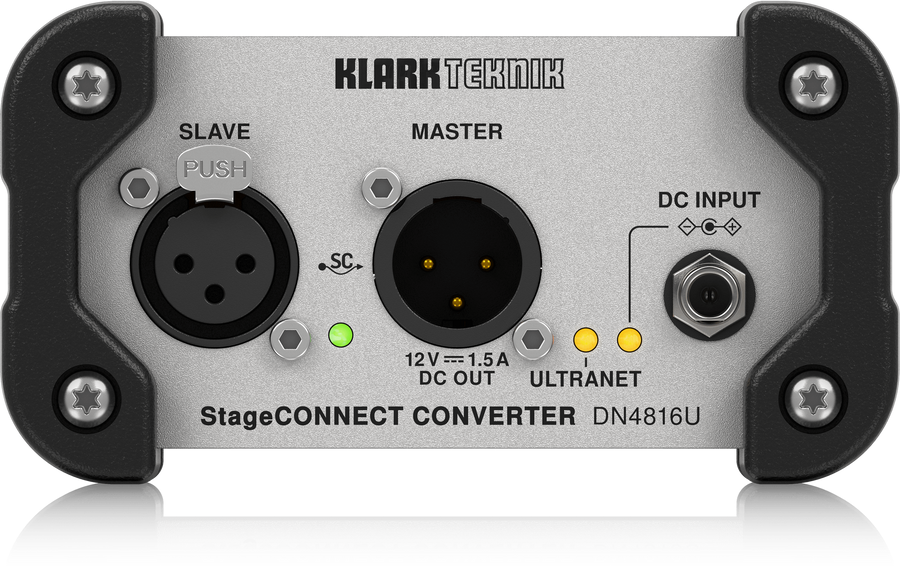

Klark Teknik DN4816U - это универсальный и компактный интерфейсный блок для обмена 32 каналами звука между устройствами StageConnect, Behringer Ultranet и USB-аудио на вашем ПК. Существует бесчисленное количество применений: Передавайте USB-аудио на микшеры для персональных мониторов Behringer P16, используйте Midas MR18 в качестве 16 CH входного блока для Behringer WING или записывайте 32 канала с WING непосредственно в вашу DAW.
SC-устройства соединяются между собой одним кабелем XLR для многоканальной передачи звука. Доступны различные варианты входов/выходов, обеспечивающие легко масштабируемое подключение в боковой стойке. Устройства серии DN48XX могут быть соединены в последовательную цепочку и автоматически распределять каналы для соответствующего подключения.
Что, если бы любой стандартный XLR или DMX кабель можно было бы использовать для передачи более чем одного канала звука?
Что, если бы этот кабель мог передавать сигналы не только в одну сторону, но и в двух направлениях?
Что, если бы этот кабель позволял одновременно передавать данные управления или даже MIDI?
Что, если бы подключенное устройство StageConnect могло получать до 18 Вт мощности через этот самый кабель?
Именно такие возможности предоставляет StageConnect - новый стандарт интерфейса, который будет выпущен компанией Music Tribe после двух лет разработки. Серия Midas DN48XX - это один из первых доступных интерфейсов ввода/вывода, основанных на стандарте StageConnect. Этот новый стандарт имеет выдающиеся технические характеристики: 32 канала несжатого PCM-аудио в различных конфигурациях ввода/вывода, 24 бит при 48 кГц, задержка менее 0,5 мс.
Для оптимальной производительности и длинных кабельных линий требуется DMX-кабель 110 Ом.

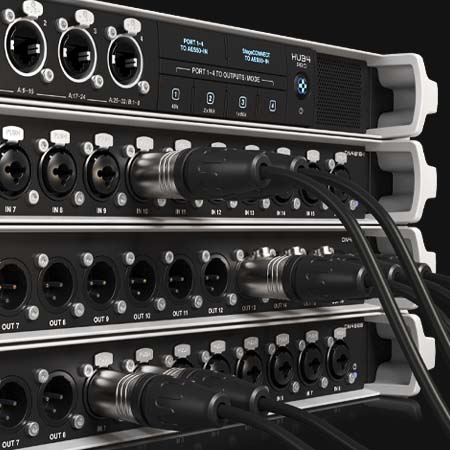

Серия DN48XX - это первое поколение интерфейсов ввода/вывода для новой экосистемы StageConnect. Эта новая экосистема была представлена микшерным пультом Behringer WING. Несмотря на то, что серия DN48XX была разработана с учетом особенностей консоли WING, устройства могут использоваться с другими устройствами SC, такими как Midas HUB4. Новая экосистема открывает широкое поле для применения аудиоустройств. Будь то распределенные устройства ввода/вывода на сцене или оборудование в микшерном пульте - возможности использования серии DN48XX практически безграничны.

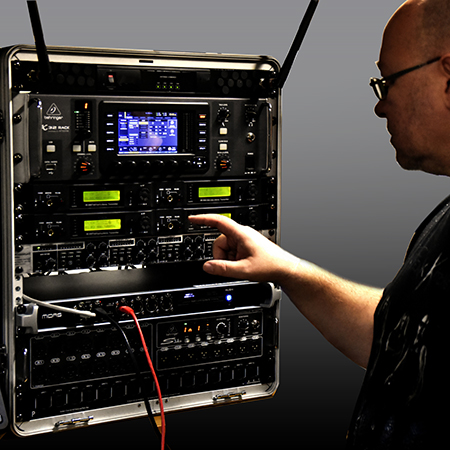

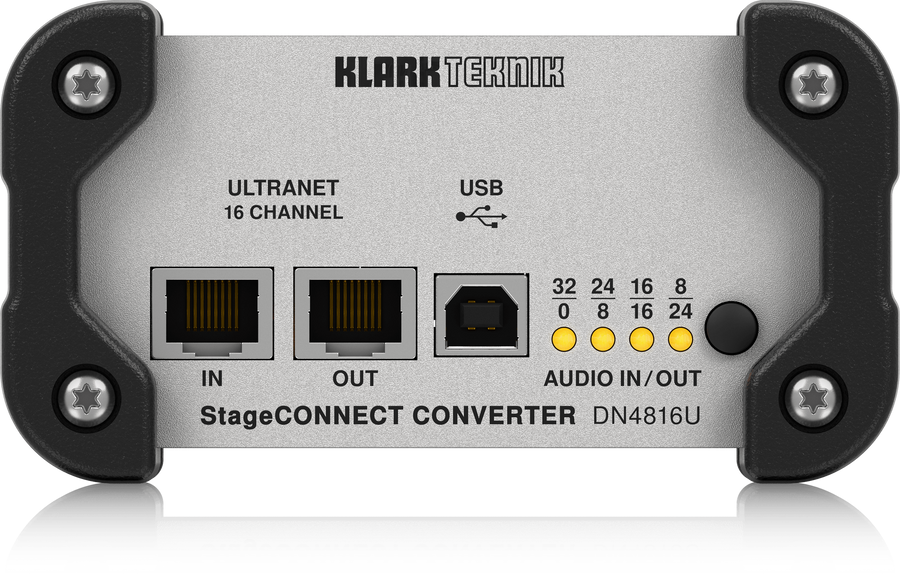

Независимо от того, хотите ли вы использовать StageConnect для подключения внешних эффектов, беспроводных систем или систем воспроизведения, устройства Klark Teknik и Midas серии DN48XX можно легко соединить в цепочку, чтобы удовлетворить требования вашей конфигурации ввода/вывода. С общей полосой пропускания 32 канала, все комбинации от 32 входов, через 16 входов и выходов параллельно до 32 выходов могут быть достигнуты с помощью различных комбинаций интерфейсов DN48XX, подключенных с помощью простого кабеля XLR. Для адаптации к различным требованиям в DN4816U предусмотрена кнопка для настройки конфигурации ввода/вывода USB.

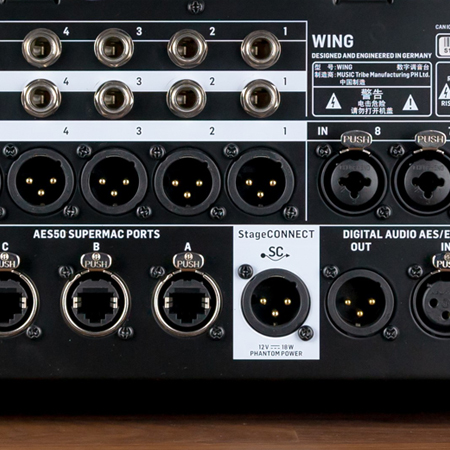

Устройства серии DN48XX могут питаться от постоянного тока или через StageConnect. По конструкции каждый SC Master обеспечивает 18 Вт мощности, которая может быть использована устройствами в цепочке. В зависимости от соответствующего энергопотребления, несколько устройств в цепочке могут получать фантомное питание от одного ведущего устройства. Следует отметить, что SC-устройство в цепочке, которое питается постоянным током, может также питать другие устройства, подключенные к его мастер-порту. Чтобы проверить подходящую конфигурацию на энергопотребление, используйте StageConnect Calculator. Этот инструмент проверяет виртуально сконфигурированную цепочку на длину DMX-кабелей, питание, маршрутизацию звука и другие параметры.

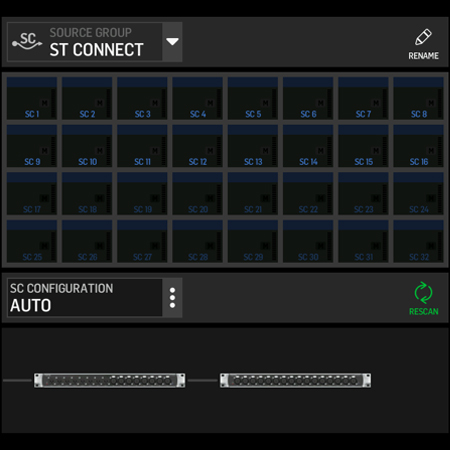

Существует два способа конфигурации цепочки SC. Вы можете настроить цепочку вручную с помощью таких устройств, как WING, или позволить автоматической конфигурации шины выполнить свою работу. Этот процесс адаптирует конфигурацию входов и выходов шины SC в зависимости от подключенных устройств. Просто подключите устройства, и главное устройство цепочки автоматически изменит маршрутизацию. Для проверки и планирования настроек доступно программное обеспечение SSC Tool, которое предоставляет информацию о маршрутизации и длине DMX-кабеля, управлении питанием и других параметрах.

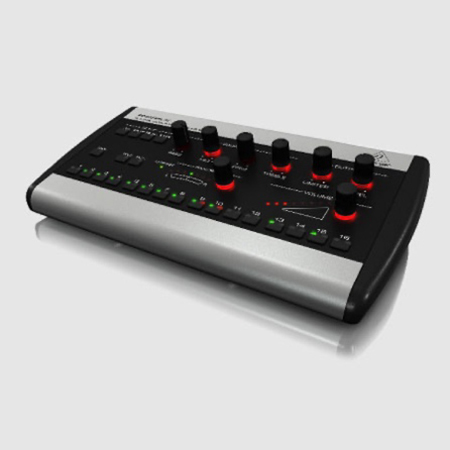

Хорошо зарекомендовавшая себя технология Ultranet передает до 16 независимых каналов 24-битного цифрового аудио по одному кабелю CAT5 между совместимыми цифровыми устройствами. Устройства серии DN48XX обеспечивают подключение к сети Ultranet для трансляции между StageConnect и Ultranet. Таким образом, более 1 миллиона продуктов Ultranet, доступных на рынке, таких как система мониторинга P16, микшеры AIR и турбозвуковые колонки, могут быть интегрированы в новую экосистему.

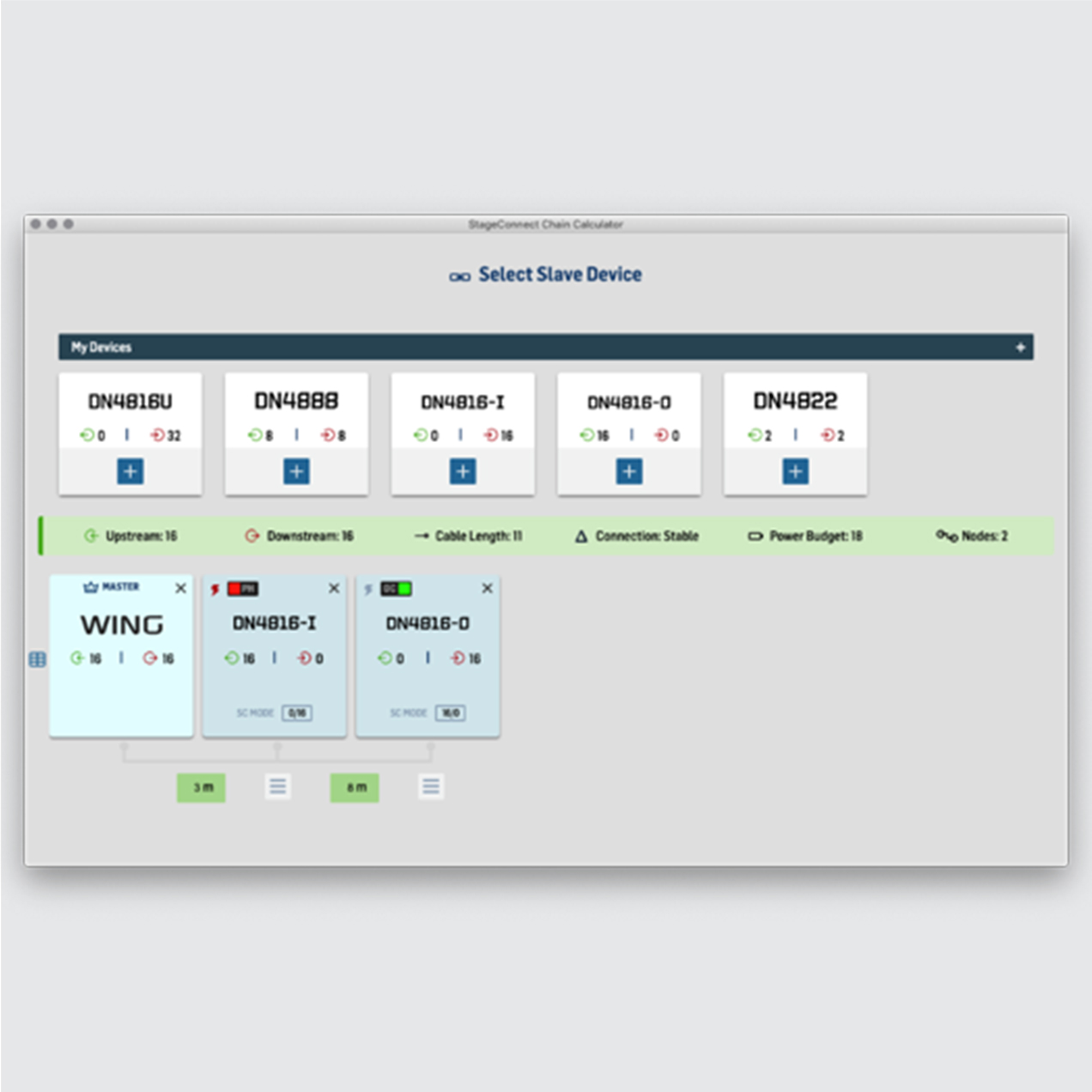

StageConnect Calculator (SCC Tool) - это инструмент, который можно использовать для проверки и планирования настроек. Вы можете создать виртуальную SC-цепь, чтобы изучить восходящую и нисходящую маршрутизацию. Калькулятор также указывает параметры максимальной длины DMX-кабеля, бюджет мощности и общую стабильность вашего соединения.
Вы можете виртуально изменять конфигурацию отдельных устройств, изменять их порядок и интуитивно добавлять или удалять устройства из цепи. Это позволяет исследовать возможности маршрутизации сигналов через новую экосистему.
DN4816U обеспечивает преобразование частоты дискретизации для отделения входа Ultranet от StageConnect и USB. Это позволяет подключать источники Ultranet к консоли WING, сохраняя оба источника синхронизации независимыми. Это особенно полезно при получении сигналов через Ultranet от системы IEM на сцене, сохраняя при этом независимую синхронизацию для FOH.

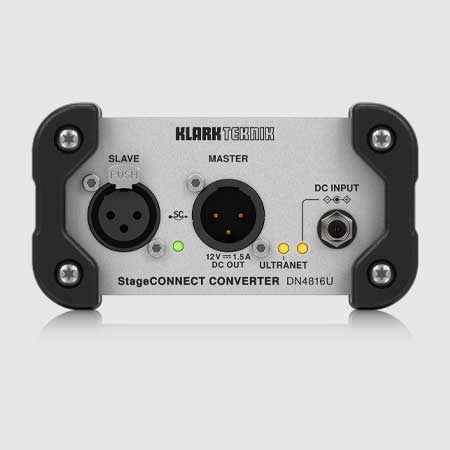

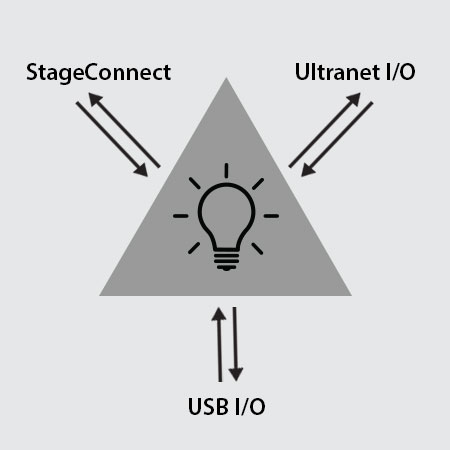

DN4816U имеет функцию автоматической настройки маршрутизации в зависимости от подключенных периферийных устройств. Для этого устройство отслеживает все физические соединения и адаптирует свой маршрут в зависимости от обнаруженных устройств. Это обеспечивает безупречную интеграцию и идеальную конфигурацию ввода/вывода за считанные секунды. Помимо очень интуитивного управления, это также экономит много времени при настройке для различных приложений. Перечень всех вариантов маршрутизации, связанных с различными подключениями, можно найти в Руководстве по быстрому запуску.
Характеристики:
Processing
| StageConnect bus capacity |
32 ch, 24-Bit PCM audio |
| I/O latency |
0.1 ms |
Connectors
| Ultranet |
2 x RJ45 |
| Shielded CAT5e cable max. length |
75 m |
| StageConnect |
1 XLR male, 1 XLR female |
| Shielded bal. 110-Ohm DMX cable |
max. 40 m |
| USB |
Type B |
| USB audio in / out configurations |
32 / 0, 24 / 8, 16 / 16, 8 / 24 channels |
| USB audio class 2 compatible with OS |
Win10 (ASIO/WDM), OSX (CoreAudio), Linux |
Power
| Power supply |
12 V DC / 2.5 A, 30 W adapter included, 12 V DC / 1.5 A, 18 W |
| Power consumption |
9 W |
Physical
| Standard operating temperature range |
5° - 45° C (41° - 113° F) |
| Dimensions |
118 x 63 x 112 mm (4.7 x 2.5 x 4.4") |
| Weight |
0.71 kg (1.57 lbs) |
| Артикул | KT-0078 |
|---|---|
| Модель | DN4816U |
