Модуль розширення Midas DN4816-O

DN4816-O

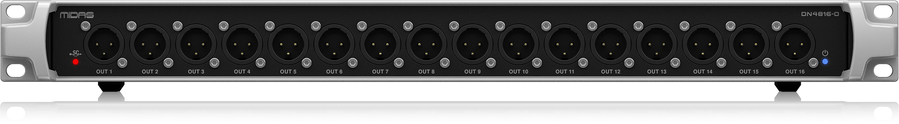

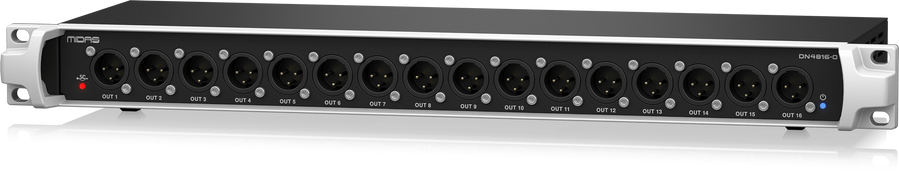

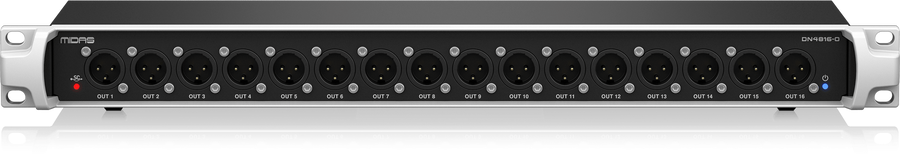

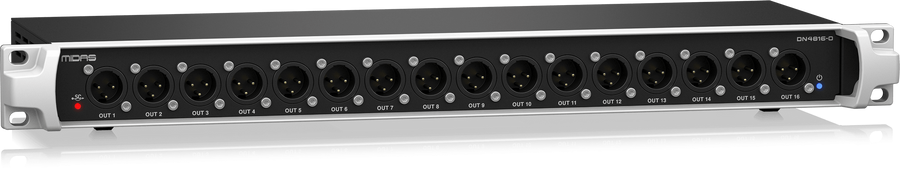

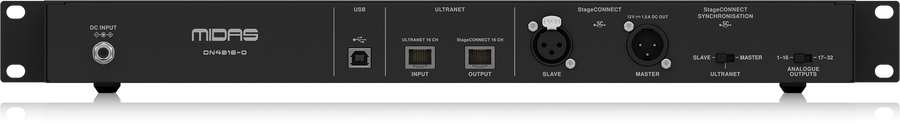

DN4816-O — ідеальне рішення для підключення додаткових лінійних виходів до монітора або консолі FOH. Він забезпечує 16 аналогових виходів (наприклад, для підключення бездротових передавачів для моніторингу в навушниках). Крім того, він має вхід Ultranet, який можна використовувати для передачі сигналів з мікшера AIR через StageConnect.

Інтерфейс StageConnect можна підключити до інших пристроїв StageConnect за допомогою одного кабелю XLR для багатоканальної передачі аудіо. Доступні різні варіанти вводу/виводу, що забезпечують легко масштабовану зв'язність у вашому бічному стійці. Пристрої серії DN48XX можна підключати послідовно, і вони автоматично узгоджують канали для відповідної зв'язності.

StageConnect – майбутнє XLR

А що, якби будь-який стандартний кабель XLR або DMX можна було використовувати для передачі більше ніж одного каналу аудіо?
А що, якби цей кабель міг передавати сигнали не тільки в одному напрямку, а й у двох?
А що, якби цей кабель дозволяв одночасно передавати дані управління?
А що, якби підключений пристрій StageConnect міг отримувати до 18 Вт потужності через той самий кабель?

Саме ці можливості і пропонує StageConnect – новий стандарт інтерфейсу, який буде випущений компанією Music Tribe після двох років розробки. Серія Midas DN48XX — одна з перших доступних інтерфейсів вводу-виводу на основі стандарту StageConnect. Цей новий стандарт має видатні технічні характеристики: 32 канали нестисненого аудіо PCM у різних конфігураціях вводу-виводу, 24 біти при 48 кГц, затримка менше 0,5 мс.

Для оптимальної роботи та довгих кабельних ліній необхідний кабель DMX 110 Ом.


Екосистема та за її межами

The DN48XX Series is the first generation of I/O Interfaces for the new StageConnect ecosystem. StageConnect was introduced with the Behringer WING mixing console. Even though the DN48XX Series was designed with the WING console in mind the devices can be used with all StageConnect devices like HUB4. The StageConnect Ecosystem opens a wide field of audio devices. May it be several I/O devices spread over the Stage or equipment in the siderack – the use cases for the DN48XX Series StageConnect Interfaces are virtually endless.

Каскадні інтерфейси для задоволення ваших вимог

Незалежно від того, чи хочете ви використовувати StageConnect для підключення бездротових систем, зовнішніх ефектів або систем відтворення, пристрої серії DN48XX можна легко з'єднати послідовно, щоб задовольнити вимоги ваших відповідних конфігурацій вводу/виводу. Завдяки загальній пропускній здатності 32 канали, можна досягти будь-яких комбінацій від 32 входів через 16 входів і виходів паралельно до 32 виходів, використовуючи різні комбінації інтерфейсів DN48XX, підключених за допомогою простого кабелю XLR.

Живлення через DC або StageConnect

Пристрої серії DN48XX можуть живитися від постійного струму або через StageConnect. За своєю конструкцією кожен SC Master забезпечує 18 Вт потужності, яку можуть використовувати пристрої в ланцюзі. Залежно від відповідного енергоспоживання, кілька пристроїв у ланцюзі можуть живитися від одного пристрою Master. Слід зазначити, що пристрій SC у ланцюзі, який живиться від постійного струму, може також живити інші пристрої, підключені до його порту Master. Щоб перевірити енергоспоживання вашої конфігурації, скористайтеся калькулятором StageConnect (SSC Tool). Цей інструмент перевіряє віртуально сконфігурований ланцюг на довжину кабелю DMX, джерело живлення, маршрутизацію аудіо та інші параметри.

Автоматична конфігурація системи

Існує два способи налаштування ланцюга SC. Ви можете налаштувати ланцюг вручну за допомогою таких пристроїв, як WING, або доручити цю роботу функції автоматичного налаштування шини. Цей процес адаптує конфігурацію входу та виходу шини SC залежно від підключених пристроїв. Просто підключіть пристрої, і головний пристрій ланцюга автоматично змінить маршрутизацію. Для перевірки та планування налаштувань доступне програмне забезпечення SSC Tool, яке надає інформацію про маршрутизацію та довжину кабелю DMX, управління живленням та інші параметри.

Аналогові виходи для передавачів IEM

DN4816-O має 16 збалансованих лінійних виходів, які можуть передавати до 8 стерео міксів, відокремлених від консолі. Все, що вам потрібно зробити, це встановити DN4816-O на бездротову стійку і підключити його до консолі за допомогою одного кабелю XLR. Таким чином ви можете заощадити місцеві виходи, скоротити час налаштування і значно підвищити надійність. Крім того, ці аналогові виходи також можна використовувати як запасні виходи на сцені, що приймають сигнали безпосередньо від консолей FOH, наприклад, для забезпечення виходу для зворотного зв'язку або бокового заповнення.

ULTRANET – Безперебійна інтеграція

Добре відома технологія Ultranet передає до 16 незалежних каналів 24-бітного цифрового аудіо через один кабель CAT5 між сумісними цифровими пристроями. Пристрої серії DN48XX забезпечують підключення Ultranet для перекладу між StageConnect і Ultranet. Таким чином, понад 1 мільйон продуктів Ultranet на ринку, таких як система моніторингу P16, мікшери AIR і колонки Turbosound, можуть бути інтегровані в екосистему StageConnect.

StageConnect

StageConnect Calculator (SCC Tool) — це інструмент, який можна використовувати для перевірки та планування налаштувань. Ви можете створити віртуальний ланцюг SC, щоб вивчити маршрутизацію вгору та вниз по ланцюгу. Калькулятор також вказує параметри максимальної довжини кабелю DMX, енергоспоживання та загальну стабільність вашого з'єднання.

Ви можете віртуально змінювати конфігурацію окремих пристроїв, змінювати їх порядок та інтуїтивно додавати або видаляти пристрої з ланцюга. Це дозволяє вам досліджувати можливості маршрутизації сигналів через нову екосистему.
