Об’єднувач антен RF Venue 4 ZONE™

Об’єднувач антен 4 ZONE™ усуває складність багатозонних проектів бездротових мікрофонів. Цей широкосмуговий комбайнер (470-960 МГц) об’єднує до чотирьох окремих пар рознесених антенних з’єднань для багатоцільових кімнат, конфігурацій у приміщенні та на відкритому повітрі або головних сцен із вторинними кімнатами для переговорів. Для точного налаштування рівнів радіочастот у кожній зоні покриття 4 ZONE забезпечує контроль ослаблення радіочастотного сигналу окремого каналу до -31 дБ з кроком 1 дБ. А для активних антен або вбудованих підсилювачів він має можливість вибору джерела живлення 12 В постійного струму для підключення довгих кабелів. Завдяки входам для ввімкнення/вимкнення, які можна вибрати, 4 ZONE також дозволяє швидко контролювати зони покриття для мікрофонних передавачів у системі, тож ви можете вибрати, які зони є активними. При використанні пристрою в поєднанні з чотирма антенами Diversity Fin і одним або декількома антенними розподільниками DISTRO4, 4 ZONE завершує "комплект під ключ" для будь-якого проекту багатозонних бездротових мікрофонних систем.

Ключові особливості системи:

• Широкосмуговий антенний об’єднувач (470-960 МГц) об’єднує до чотирьох окремих пар рознесених антенних з’єднань для багатоцільових приміщень, конфігурацій у приміщенні та на відкритому повітрі або головних сцен із вторинними кімнатами для переговорів;
• Ослаблення радіочастотного сигналу окремого каналу для точного налаштування рівнів радіочастот у кожній зоні покриття;
• Доступні входи для ввімкнення/вимкнення дозволяють швидко контролювати зони покриття, щоб ви могли вибрати, які зони є активними;
• Живлення антени 12 В на кожному вході для активних вбудованих радіочастотних аксесуарів;
• Інтегрований блок живлення;

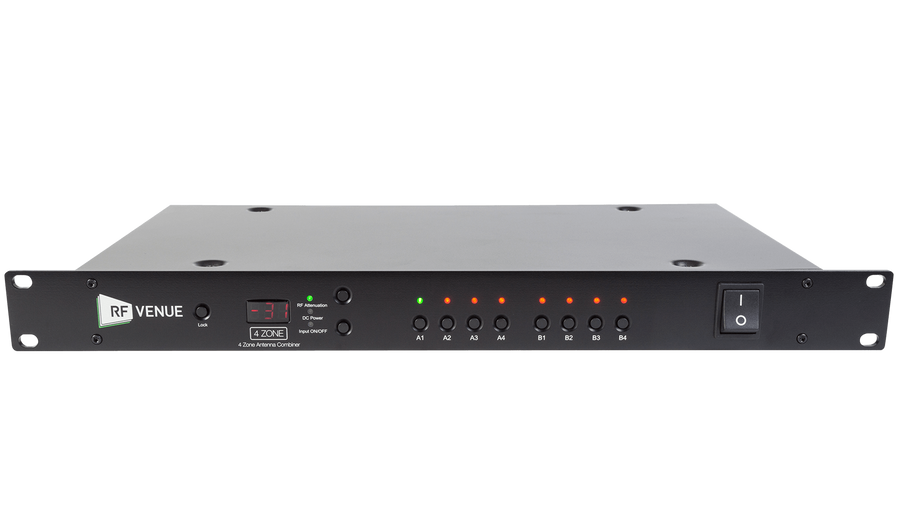

• Світлодіодні індикатори стану антени/живлення на передній панелі;
• Включає один кабель змінного струму та два коаксіальні кабелі BNC-BNC;
• Монтаж в рековую стойку -  1U.

Технічні характеристики:

• Робоча частота: від 470 до 960 МГц;
• Повне підсилення системи: 3 дБ (±3 дБ);
• Вхідний/вихідний імпеданс: 50 Ом;
• Вхідне радіочастотне затухання: -31 ~0 дБ (крок: 1 дБ);

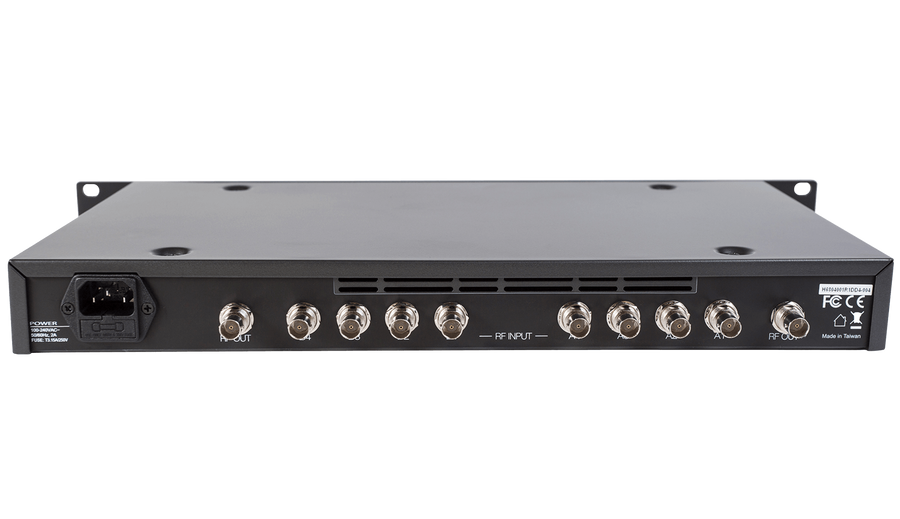

• Вхідні роз’єми: BNC гніздо (x 8);
• Вихідні роз’єми: BNC гніздо (x 2);
• Потужність вбудованого джерела живлення: 12 В/200 мА х 8;
• Джерело живлення: 100-240 Вольт змінного струму, 50/60 Гц, макс. 2 А;
• Розміри: 480 мм ширина x 260 мм глибина x 45 мм висота;
• Аксесуари в комплекті: кабель змінного струму; BNC -коаксіальний кабель BNC (x 2).
