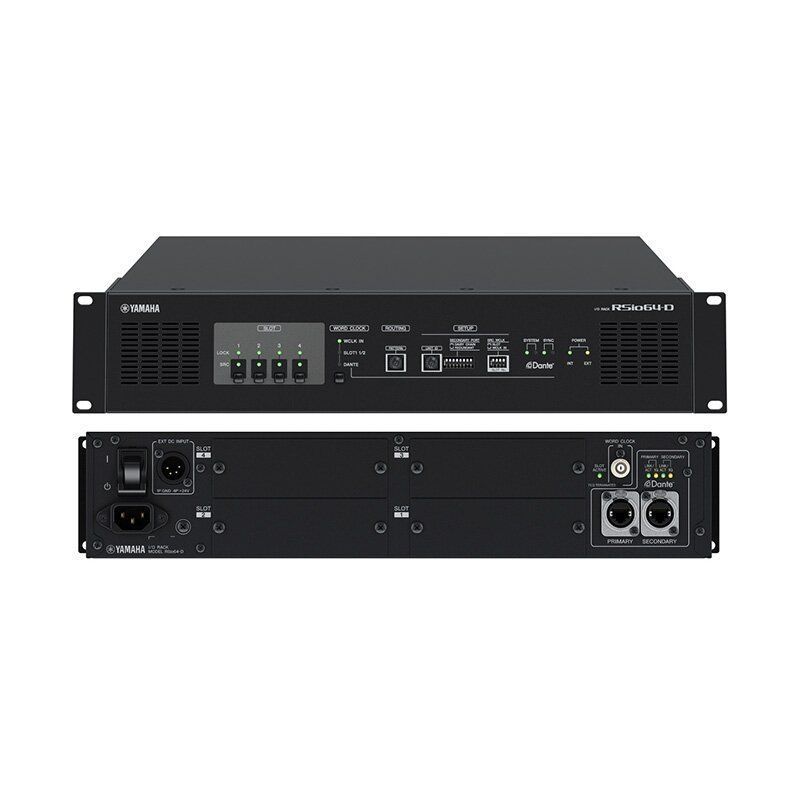

Інтерфейс YAMAHA RSio64-D

RSio64-D - аудіоінтерфейс, здатний здійснювати перетворення між форматами Dante і Mini-YGDAI з використанням до 64 входів і 64 виходів.

Представляємо модуль введення-виведення RSio64-D з підтримкою перетворення Dante / MADI. Пристрій може використовуватися в широкому спектрі систем мовлення і обробки живого звуку, забезпечуючи виняткову експлуатаційну гнучкість і не створюючи користувачу ніяких перешкод.

• Processing Card MY8-LAKE, DUGAN-MY16, WSG-Y16 V2
• Analog Cards MY8-ADDA96, MY8-AD96, MY8-AD24, MY4-AD, MY8-DA96, MY4-DA
• Digital Cards MY16-AT, MY8-AT, MY16-AE, MY8-AE96S, MY8-AE96, MY8-AE, MY8-AEB, MY16-MD64, MY8-SDI-ED, MY8-SDI-D, MY16-TD, MY8-TD
• Network Cards AVIOM16 / O-Y1, AVIOM6416Y2, MY16-CII, DANTE-MY16-AUD2, MY16-ES64, AVY16-ES100, MY16-EX, YG2, YS2, RN.341.MY, RN.141.MY, Pivitec e16i / o-MY

Інтерфейсні плати серії Mini-YGDAI: широке розмаїття входів / виходів і функцій обробки сигналу

З модулем комутації RSio64-D можливе використання більш 30 типів плат Mini-YGDAI. Це можуть бути не тільки плати вводу / виводу, що працюють з AES / EBU, ADAT і іншими форматами, але і плати з функціями процесора Lake, плагінами автоматичного мікшування Dan Dugan.

Сім попередніх маршрутизації, включаючи зв'язок між платами Mini-YGDAI

Щоб зробити модуль RSio64-D ще більш простим і зручним для використання в якості перетворювача форматів і маршрутизатора, в системі передбачені фіксовані настройки для семи основних типів маршрутизації, включаючи маршрутизацію між платами Mini-YGDAI. Поворотний перемикач на передній панелі дозволяє вибирати безпосередньо маршрутизацію Dante / Mini-YGDAI, розгалужену маршрутизацію Mini-YGDAI / Mini-YGDAI і інші варіанти, в залежності від поставлених завдань. Також передбачена одна настройка, програмується користувачем.

Підтримка матричного підключення R Remote V3 або консолей CL / QL

Пристрій підтримує матричне підключення, яке виконується за допомогою програми R Remote або консолей серій CL і QL, що дозволяє організовувати більш складні види маршрутизації.

Перетворювачі частоти дискретизації для всіх чотирьох слотів Mini-YGDAI

Спроби організувати взаємодію між різними аудіоформатів наштовхуються на проблему синхронізації. Кожен слот Mini-YGDAI має перетворювач частоти дискретизації (SRC), щоб при підключенні до нього пристроїв, що працюють з різною тактовою частотою, не виникало перешкод або зникнення сигналу.

Роз'єм EXT DC INPUT для резервного джерела живлення

Крім основного роз'єму AC IN, на задній панелі передбачений вхід EXT DC INPUT з гніздом типу XLR-4-32 для підключення зовнішнього джерела живлення на +24 В пост. струму, який може служити в якості резервного. Основний роз'єм живлення AC IN обладнаний фіксатором (V-Lock), який допомагає запобігти випадковому роз'єднання

Підтримка резервування Dante

Система гарантує високу надійність з'єднання з повною підтримкою резервування первинної та вторинної мережі Dante для забезпечення сталого та безперебійного функціонування інфраструктури. Випадкове від'єднання кабелю або збій мережевого комутатора не порушить роботи мережі і не викличе переривання аудіосигналу. Якщо резервування не потрібно, первинний і вторинний порти можуть бути використані для простої і швидкої організації шлейфового з'єднання

Характеристики:

• передача даних Dante,
• 4 слота для карт Mini-YGDAI,
• довжина даних Dante: 24 або 32 біт,
• вхід WORD CLOCK: 75Ом,
• BNC,
• зовнішня частота семплювання: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,
• затримка сигналу: 0,2-1,1мс
