Активний модуль лінійного масиву Proel Axiom AX800A

Опис продукту:

      AX800A — це компактний і легкий активний елемент лінійного масиву, який поєднує в собі чудову якість звуку з гнучкістю та простотою використання в органічно оформленому литому корпусі. Він розроблений для широкого спектру застосувань всередині приміщення і на вулиці, а також для багатьох типів стаціонарних інсталяцій. Для забезпечення повного діапазону низьких частот, AX800A можна використовувати з сабвуфером SW1800A, з подвійним 18-дюймовими динаміками у рекомендованому співвідношенні 4:1.

Випромінювачі:
       Діапазон високих частот AX800A відтворюється компресійним драйвером з титановою діафрагмою, яка має низький рівень спотворень, із звуковою котушкою з боковою намоткою, навантаженою хвилеводом акустичної лінії передачі, що забезпечує детальне та природне звучання високих частот. Виключно легка високочастотна діафрагма виграє від дуже низького механічного резонансу, який знаходиться за межами смуги пропускання і тому дозволяє реалізувати відносно низьку частоту зрізу кросоверу 900 Гц. Два 8-дюймові НЧ-динаміки, які використовуються для відтворення діапазону середніх-низьких частот, оснащені дуже легкими конусами, щоб забезпечити швидкий відгук на низьких і середніх частотах. Вони оснащені новою конструкцією аеродинамічної лінії передачі, яка забезпечує чисте відтворення середніх басів, природну кардіоїдну поведінку та сприяє вентильованому охолодженню каскаду підсилювача. Навантаження на трансмісіонну лінію мінімізує резонанс корпусу та усуває «корпусний» звук середніх низьких частот, який, зазвичай, є характерини для звичайних корпусів з фазоінвертором.

Дизайн:

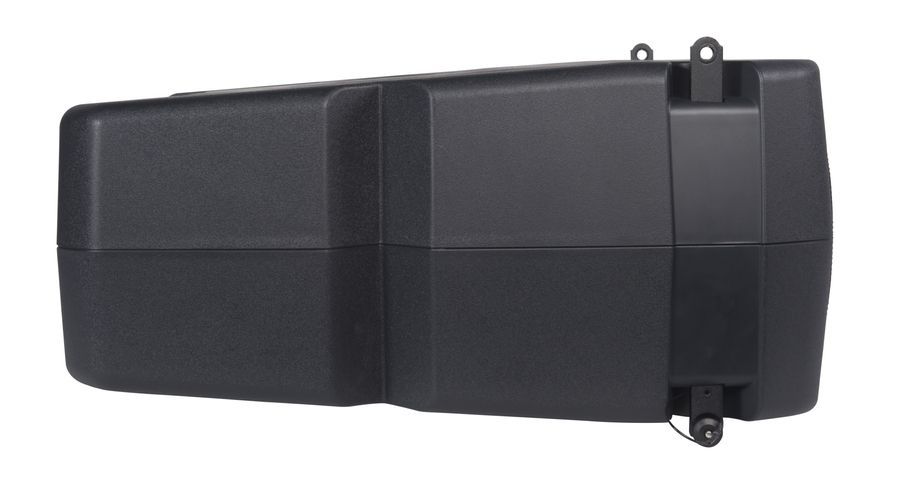

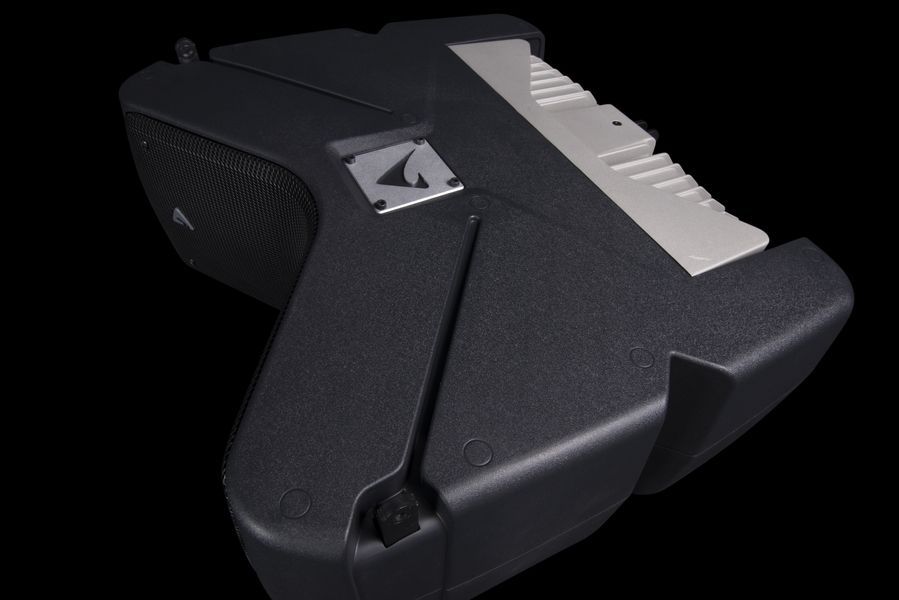

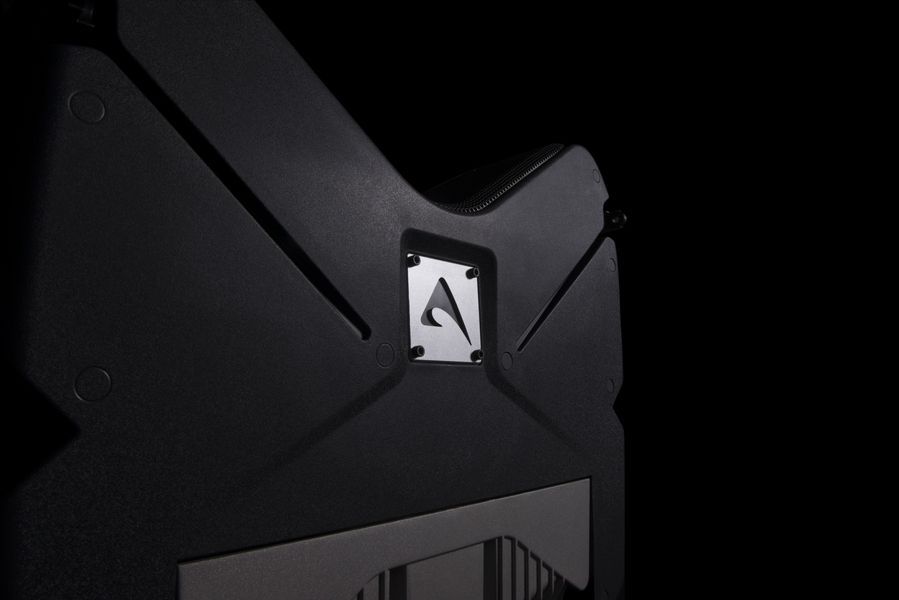

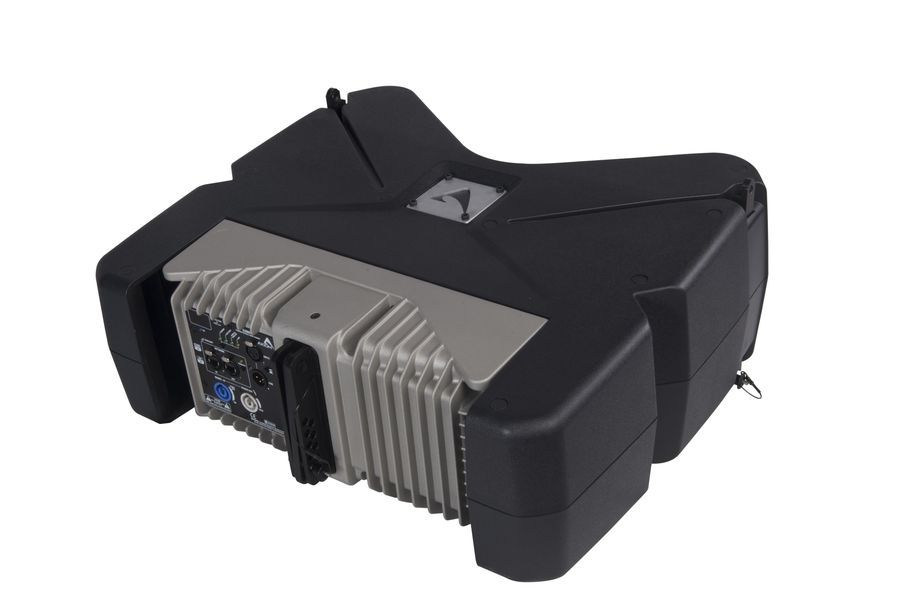

    Двокомпонентний корпус AX800A виготовлений зі структурно жорсткого поліпропілену з внутрішніми ребрами для повного усунення резонансів у корпусі та забезпечує точне зворотне навантаження трансмісіонної лінії на два 8-дюймові НЧ-динаміки без необхідності додаткових внутрішніх панелей. Ця конструкція створює дуже міцний, легкий і тонально нейтральний корпус і дозволяє повністю інтегрувати такелажне обладнання, що полегшує транспортування та використання, а також пропонує переваги хорошого захисту від суворих умов навколишнього середовища. Розташування модуля підсилювачу між вихідними отворами двох задніх каналів забезпечує додатковий рівень охолодження.

Вбудований підсилювач потужності:

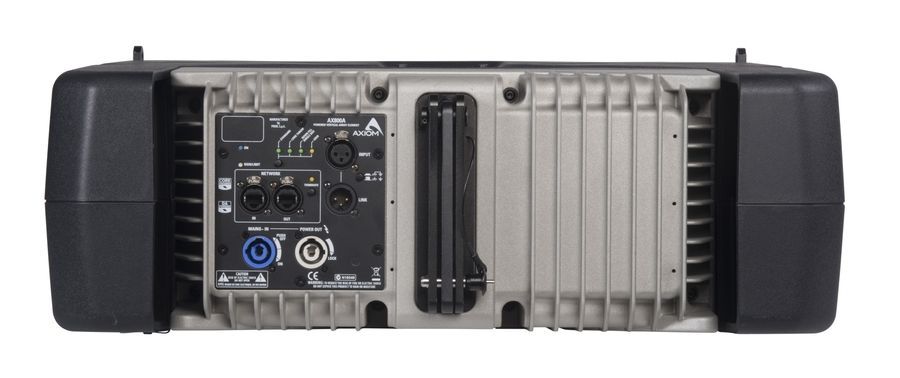

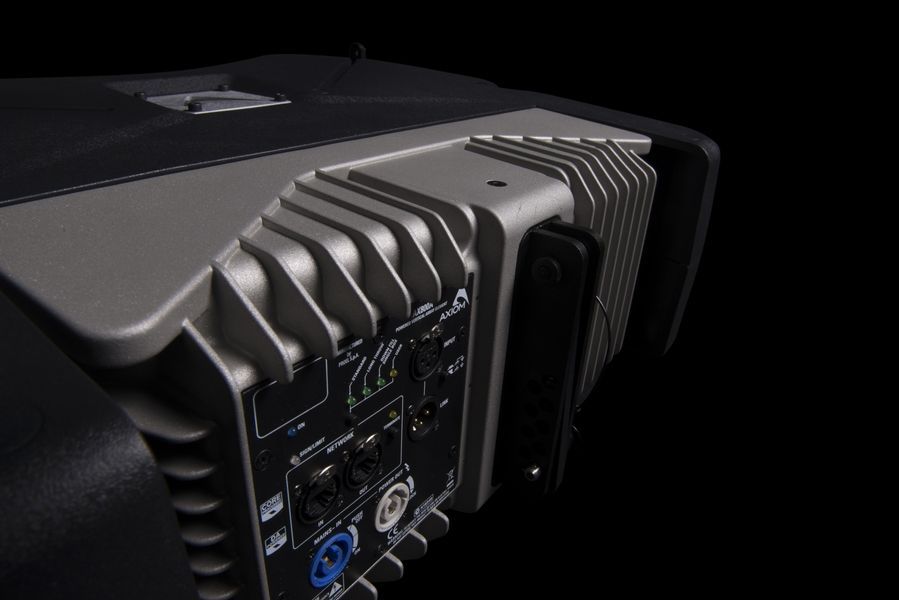

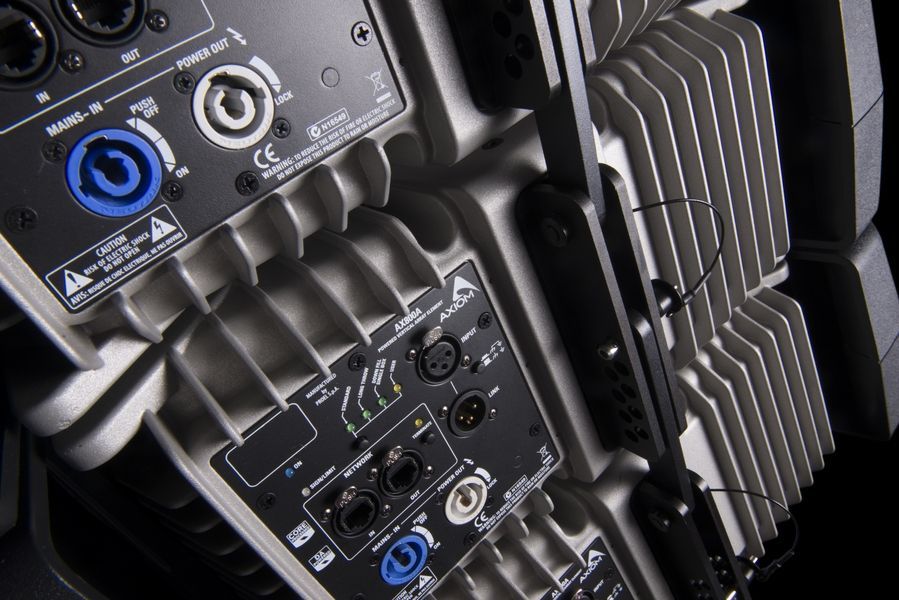

       AX800A живиться від цифрового модуля підсилення серії DA, нового покоління підсилювачів потужності КЛАСУ D з SMPS. Інноваційна технологія, яка використовується для цих підсилювачів, забезпечує найвищі характеристики, такі як чудова чіткість звуку на будь-якій звуковій частоті, дуже висока динаміка навіть для сигналів низького рівню та дуже низькі спотворення навіть при максимальній потужності. Чудову якість звуку можна порівняти з найкращими аналоговими системами класу AB, а модуль DA має більший динамічний діапазон, дуже компактні розміри, малу вагу та ефективність понад 90%. Вихідна потужність оптимізована спеціально для конкретних випромінювачів для ефективної передачі потужності, причому низькочастотна секція виробляє 900 Вт, а 300 Вт доступні для високочастотного компресійного драйверу. Вхідні та лінк-з’єднання здійснюються через збалансовані 3-контактні роз’єми XLR, а для уникнення низькочастотного фону передбачений перемикач заземлення. Електроживлення підключається через роз'єм Neutrik PowerCON, а роз’єм Power Out дозволяє підключати джерело живлення до додаткових модулів AX800A.

Обробка сигналу:
      Обробка сигналу в системі базується на платформі CORE DSP, розробленій PROEL R&D Laboratories з використанням одного з найсучасніших пристроїв SHARC DSP, доступних для аудіододатків. Він має роздільну здатність 40 біт, 96 кГц з плаваючою комою та високоякісні 24-бітні АЦП/ЦАП для ідеальної цілісності сигналу, динамічного діапазону, який перевищує 110 дБ, і чудової звукової продуктивності. Завдяки величезній обчислювальній потужності платформа CORE здатна забезпечувати найдосконаліші алгоритми для обробки сигналу для гучномовців разом із повним дистанційним керуванням і мережевими можливостями. Програмне забезпечення управління PRONET, що працює на міцному та надійному мережевому протоколі на основі CANBUS, забезпечує інтуїтивно зрозумілий інтерфейс для дистанційного керування всією аудіосистемою через роз’єми etherCON RJ45 на задній панелі, з можливістю вирівнювання та затримки окремих модулів, а також налаштування параметрів захисту драйверу та моніторинг стану підсилювача. Чотири заводських налаштування DSP доступні тоді,  коли модулі AX800A не підключені до мережі, і дозволяють швидко та просто налаштувати: стандартний ( для загального використання масивів до чотирьох масивів ); Long Throw ( для більш довгих масивів, що потребують додаткової проекції на відстань ); Downfill / Single Box ( для застосувань у ближньому полі, таких як заливка сцени під великими лінійними масивами, як то downfills ); і пресет користувача, що дозволяє створювати користувацькі параметри в PRONET і викликати їх для конкретних ситуацій в автономному режимі.

Системи підвісу:

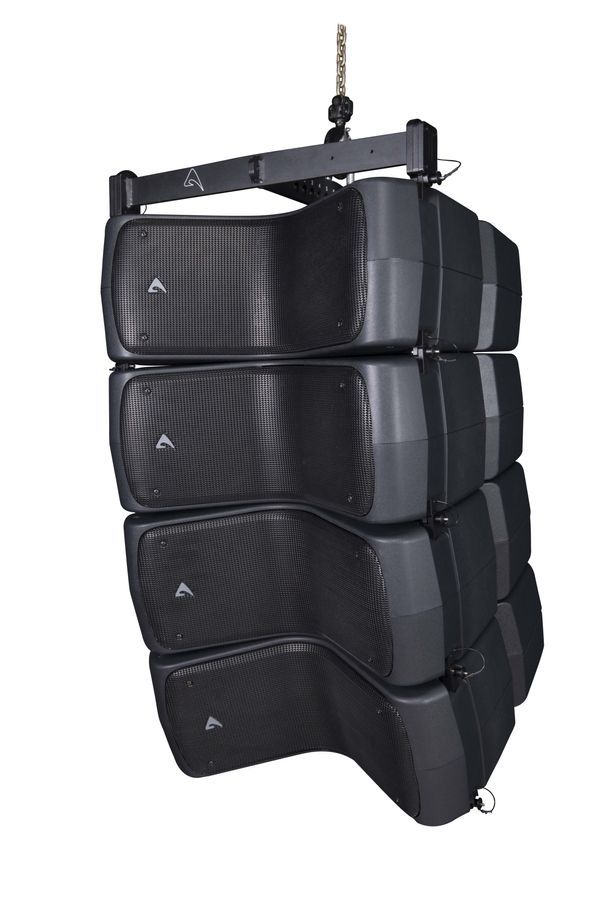

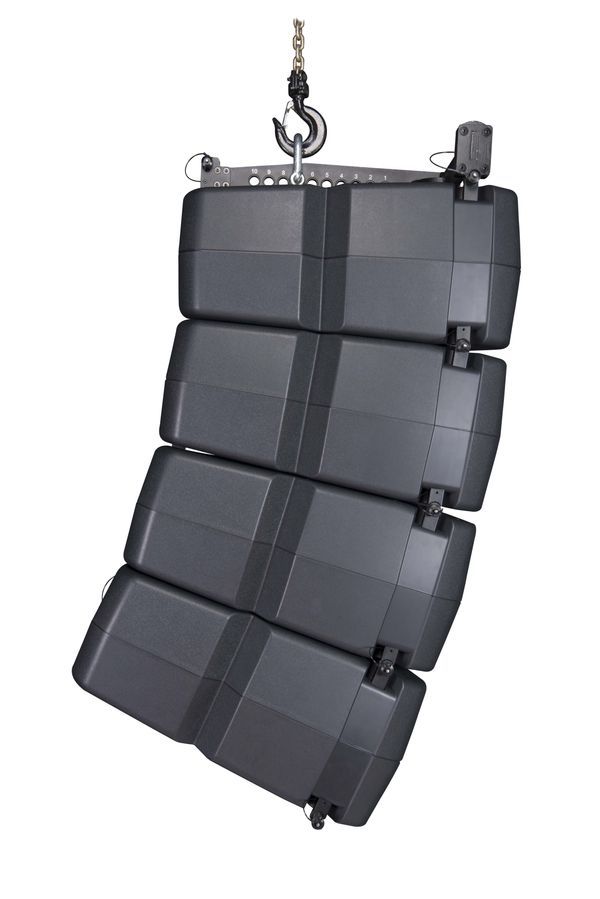

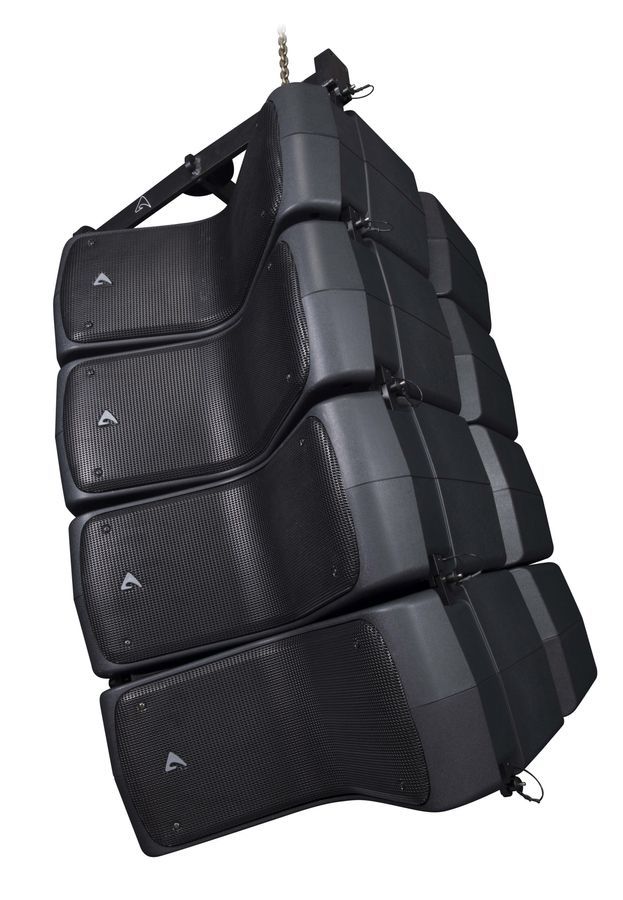

    AX800A має вбудоване підвісне обладнання як невід’ємну частину корпусу, пропонуючи швидке та інтуїтивно зрозуміле оснащення з однієї точки кріплення в мобільних або стаціонарних додатках, а також відмінну комутаційно механічну здатність. Система складається з системи передньої підвіски, виготовленої з двох алюмінієвих швидкознімних структур, які з’єднані зверху з флайбаром KPTAX800 за допомогою швидкознімних такелажних шпильок, а знизу до наступного модулю за допомогою швидкознімних такелажних шпильок. Flybar KPTAX800 підтримує колону масиву до чотирьох модулів за допомогою однієї точки підйому. Міжмодульні кути встановлюються за допомогою задніх ланок корпусу з кроком 0,5° від 0° до 7,5°.

Особливості продукту:
• Активний двосторонній лінійний елемент масиву;
• Компактний легкий литий корпус;
• Конфігурація драйверу WTW;
• Подвійний 8-дюймовий НЧ-динамік, 1,4-дюймовий високочастотний компресійний драйвер;
• Висока якість, низький рівень спотворень, широкоформатний компресійний драйвер  з титановою діафрагмою;
• Контроль акустичного фільтру для широкого та стабільного горизонтального охоплення 100°;
• Лінійна фаза, конструкція кросоверу постійної потужності;
• Аеродинамічна конструкція лінії передачі із зворотним навантаженням, що забезпечує чисте відтворення середніх басів, природну кардіоїдну поведінку та вентильоване охолодження каскаду підсилення;
• ВЧ проекційний хвилеформуючий пристрій;
• 96 кГц / 40 біт з плаваючою точкою CORE за допомогою дистанційного керування PRONET;
• Оптимізовані масиви пресетів;
• Модуль підсилення класу D з SMPS;
• Проста у використанні система такелажу.

Технічні характеристики:

Система:

- Елемент лінійного масиву електро-акустичного принципу випромінювання;
- Коротка лінія передачі НЧ  - зворотне навантаження;
- Акустична лінія передачі - ВЧ хвилевід;
- Частотна характеристика (±3 дБ) 85 Гц – 16,8 кГц;
- Горизонтальний кут охоплення 100° в середньому, від 1 кГц до 12,5 кГц (-6 дБ);
- Вертикальний кут охоплення 10° в середньому, від 1 кГц до 12,5 кГц (-6 дБ);
- Максимальний піковий рівень звукового тиску SPL на 1 м 132 дБ.
Випромінювачі:
- НЧ -  два динаміки 8” (200 мм), 2” (38 мм) звукова котушка, 8 Ом кожна, паралельні;

- ВЧ - один 1,4-дюймовий драйвер, 2,5-дюймова (64 мм) звукова котушка, титанова діафрагма, 8 Ом;
Електричні характеристики:
- Вхідний опір 20 кОм збалансований, 10 кОм незбалансований входи;
- Вхідна чутливість +4dBu / 1,25 В;
- Обробка сигналу Обробка CORE, 96 кГц / 40 біт з плаваючою точкою SHARC DSP, 24-розрядні AD/DA перетворювачі;
- Елементи керування прямим доступом, 4 попередні пресети, GND Link;
- Програмне забезпечення для керування PRONET дистанційного керування;
- Мережевий протокол CANBUS;
- Тип підсилювача класу D з SMPS;
- Вихідна потужність 900W + 300W;
- Діапазон напруги мережі (Вольт змінного струму) 230 В ±15% - 115 ±15% 50/60 Гц (внутрішній вибір);
- Роз'єми IN / OUT Neutrik XLR-M / XLR-F;
- IN / OUT Мережеві роз'єми ETHERCON®(NE8FAV);
- Вхідний роз'єм живлення PowerCon® (NAC3MPA);
- Роз'єм мережі PowerCon® (NAC3MPB);
- Охолодження Вентилятор постійного струму зі змінною швидкістю;
Фізичні розміри та конструкція:
- Ширина 600 мм;
- Висота 265,5 мм;
- Глибина 516 мм;
- Матеріал корпусу Поліпропілен;
Підвісна система
- Алюмінієва структура передньої підвіски Fast Link;
- Задня підвіска з високоміцної сталі з ¼ Fast Pin;
- Вага нетто 25 кг.
