Рекомендації для кабелів Supermac і Hypermac (AES 50)
- Для кабелю потрібен мінімальний стандарт — екранована вита пара (STP) Cat5e.
- Максимальна довжина для багатожильних (гнучких) кабелів рекомендована на рівні 75 метрів.
- Для одножильних кабелів максимальна довжина становить 100 метрів.
- Кабель, який застосовується для Supermac/Hypermac, має відповідати стандарту Cat5e (або вище) для забезпечення правильної роботи.
Довжина кабелю
Максимальна довжина кабелю Cat5e сягає 100 метрів, але це не гарантує, що кожен кабель Cat5e зможе функціонувати на такій відстані.
Щоб визначити максимальну довжину для SuperMac/HyperMac, ключовим фактором є втрати на вході. Ці втрати не повинні перевищувати 24 дБ на частоті 100 МГц для обраної довжини.
На втрати впливає конструкція провідників для високошвидкісних сигналів. Багатожильні провідники, що складаються з кількох тонких мідних ниток, мають більші втрати порівняно з одножильними провідниками такої ж площі перерізу.
Це створює проблему, адже багатожильні кабелі гнучкіші, їх зручніше намотувати на барабан, знімати та укладати на поверхні, ніж жорсткіші одножильні кабелі.
(attenuation [dB/100m])
У технічних характеристиках кабелю Cat5e вказуються втрати на 100 м при 100 МГц. На основі цього можна розрахувати теоретичну максимальну довжину:
𝑀𝑎𝑥𝐿𝑒𝑛𝑔𝑡h = 100 × SpecLimit / 𝐷𝑎𝑡𝑎𝑠h𝑒𝑒𝑡𝑉𝑎𝑙𝑢𝑒
Наприклад, для Proel LAN5S втрати становлять 32 дБ/100 м при 100 МГц:
𝑀𝑎𝑥𝐿𝑒𝑛𝑔𝑡h = 100 × 24 / 32 = 75 м.
Загальна довжина
При підрахунку довжини враховуйте всі з’єднувальні відрізки та патч-кабелі. З’єднувачі в комутаційних панелях також додають втрати на вході та зворотні втрати, хоча їх специфікації рідко доступні для точних розрахунків. Тому краще уникати комутаційних панелей.
Екранування
Кабелі Cat5e бувають екранованими та неекранованими. В обох випадках вони складаються з 8 ізольованих провідників, скручених у 4 пари. У неекранованих (UTP) ці пари поміщені в ізоляційну оболонку. В екранованих кабелях пари додатково захищені фольгою (FTP) або дротяною опліткою (STP) перед зовнішньою оболонкою.
*Midas має кращу схемотехнику по живленню тому він працює стабільніше з неекранованими кабелями а ось цифрові консолі X32 краще використовувати з кабелем S/FTP (були випадки коли “статика” виводила з ладу порт AES50, заземлення в кабелі запобігає цьому.

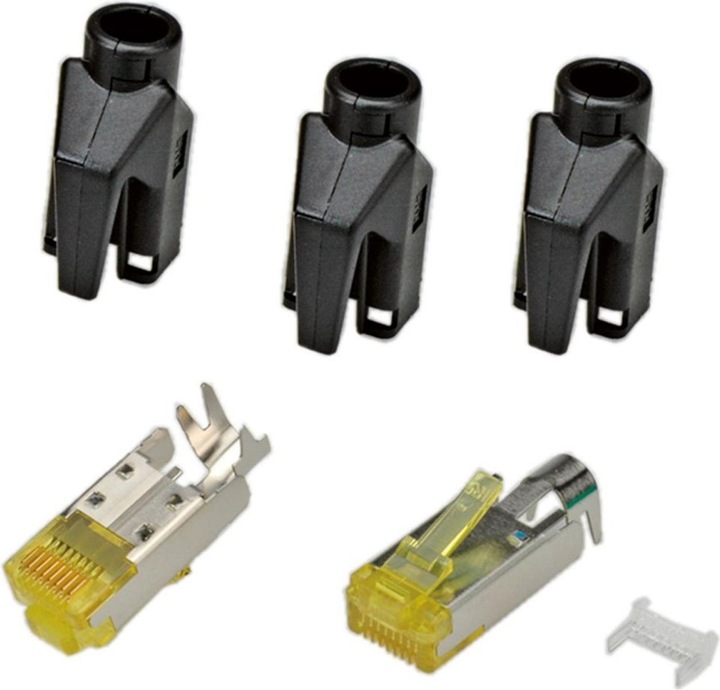

Роз’єми
Підключення роз’єму RJ45 до кабелю вимагає особливої уваги та дотримання інструкцій від виробника якісних конекторів. Неправильний монтаж може призвести до проблем із зворотніми втратами. Навіть якщо роз’єм виглядає надійно закріпленим, він все одно може викликати збої.
Тестування кабелю
Хоча втрати на вході є основним параметром для визначення довжини, для відповідності стандарту Cat5e важливі й інші характеристики. Перевірити якість кабелю можна лише за допомогою спеціального аналізатора мережевих кабелів, який тестує не лише цілісність чи опір, а й складні параметри Cat5e, включно з частотними характеристиками. Приклади таких пристроїв: Fluke DTX-1800 та DSX-602.
| Параметр | Значення | Коментар |
|---|---|---|
| UNC | 0 | Має бути завжди 0. Будь-яке значення >0 — критична помилка, втрата даних, можливі клацання, пропадання, обриви звуку. |
| COR | 0 – 5 (за секунду) | Допустимо до 5 виправлених помилок за секунду — система справляється. |
| COR | >10 | Вже небажано, сигнал на межі. |
| COR | >50 | Проблема, потрібне втручання. |
|
Ситуація |
Дія |
|
UNC > 0 |
Терміново: замініть кабель, перевірте роз'єми, екранування. |
|
COR > 50/сек |
Замініть кабель на екранований Cat5e/Cat6, перевірте довжину (<100 м). |
|
COR зростає при русі кабелю |
Кабель пошкоджений або низької якості. |
Всі дані та рекомендації надані виробником.
Автор: Денис Ковач (ТОВ "Юритмікс")
